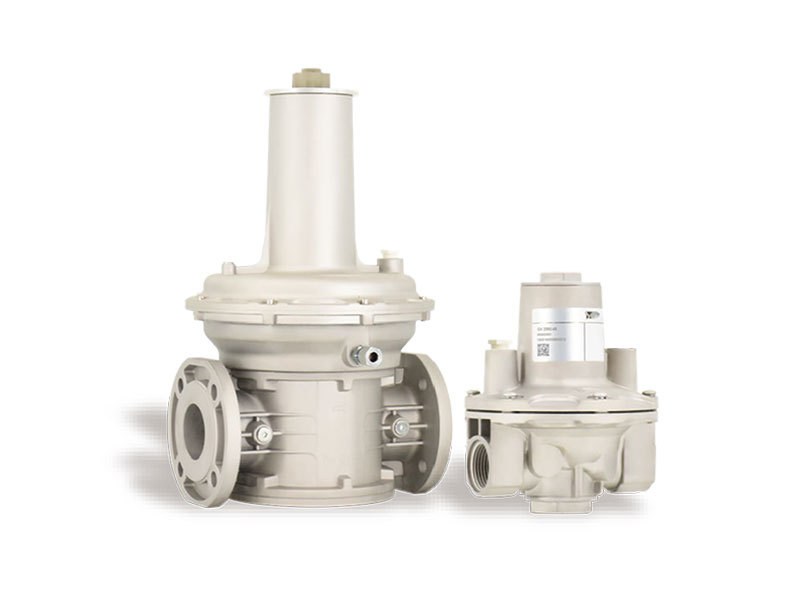

穩壓閥 GV
穩壓閥 GV 系列在自動化控制的燃燒系統中,安裝在燃?xì)庵鞴苌匣驘烨叭細庵Ч苈?,用于降低并穩定管道壓力。也可用于點火燒嘴的助燃空氣管路上以及其它潔凈氣體。
關鍵詞:
燃燒器、控制器、穩壓閥
所屬分類:
閥門
產品描述
特點
? 穩壓閥 GV 系列為自力式調壓閥,降低并穩定穩壓閥后管道壓力;
? 閥門帶有壓力補償功能,消除入口氣體壓力波動帶來的影響,保持出口壓力的穩定;
? 閥門帶有零壓關斷功能,以確保在無流量狀態下閥后管路壓力的穩定;
? 適用于天然氣、液化氣、和其它潔凈氣體。
應用

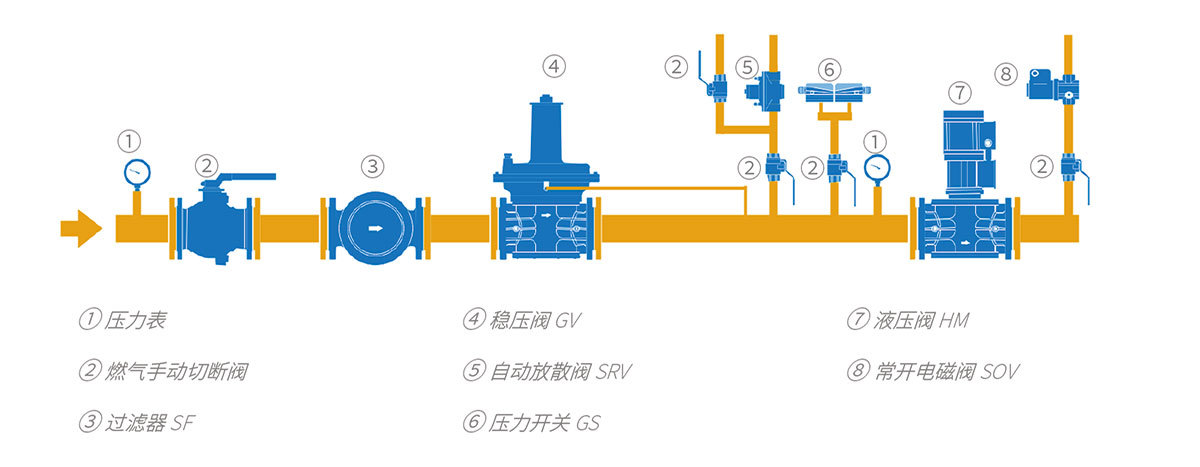

穩壓閥 GV 系列在自動化控制的燃燒系統中,安裝在燃?xì)庵鞴苌匣驘烨叭細庵Ч苈?,用于降低并穩定管道壓力。也可用于點火燒嘴的助燃空氣管路上以及其它潔凈氣體。
? 用于燃?xì)庵鞴苈罚?/span>

選型

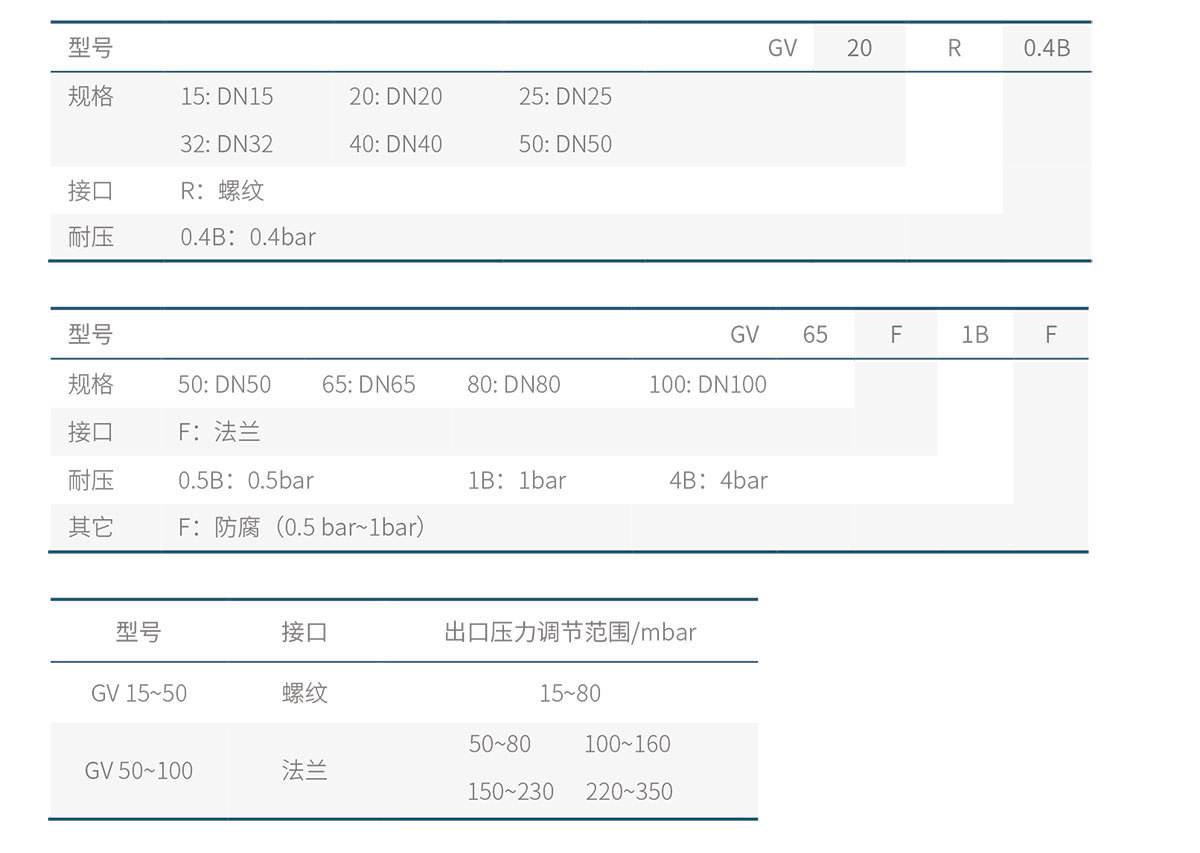

選型規格表

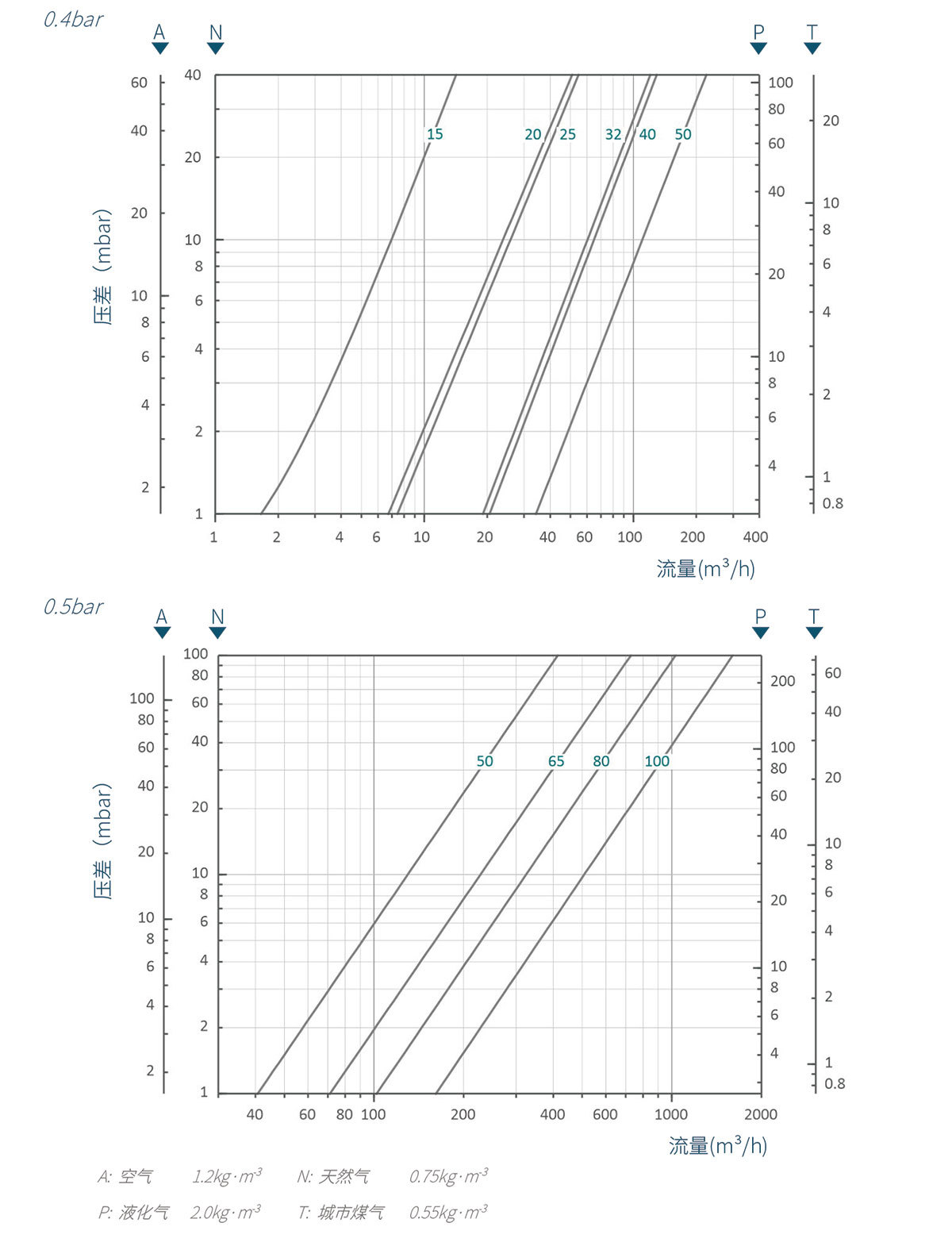

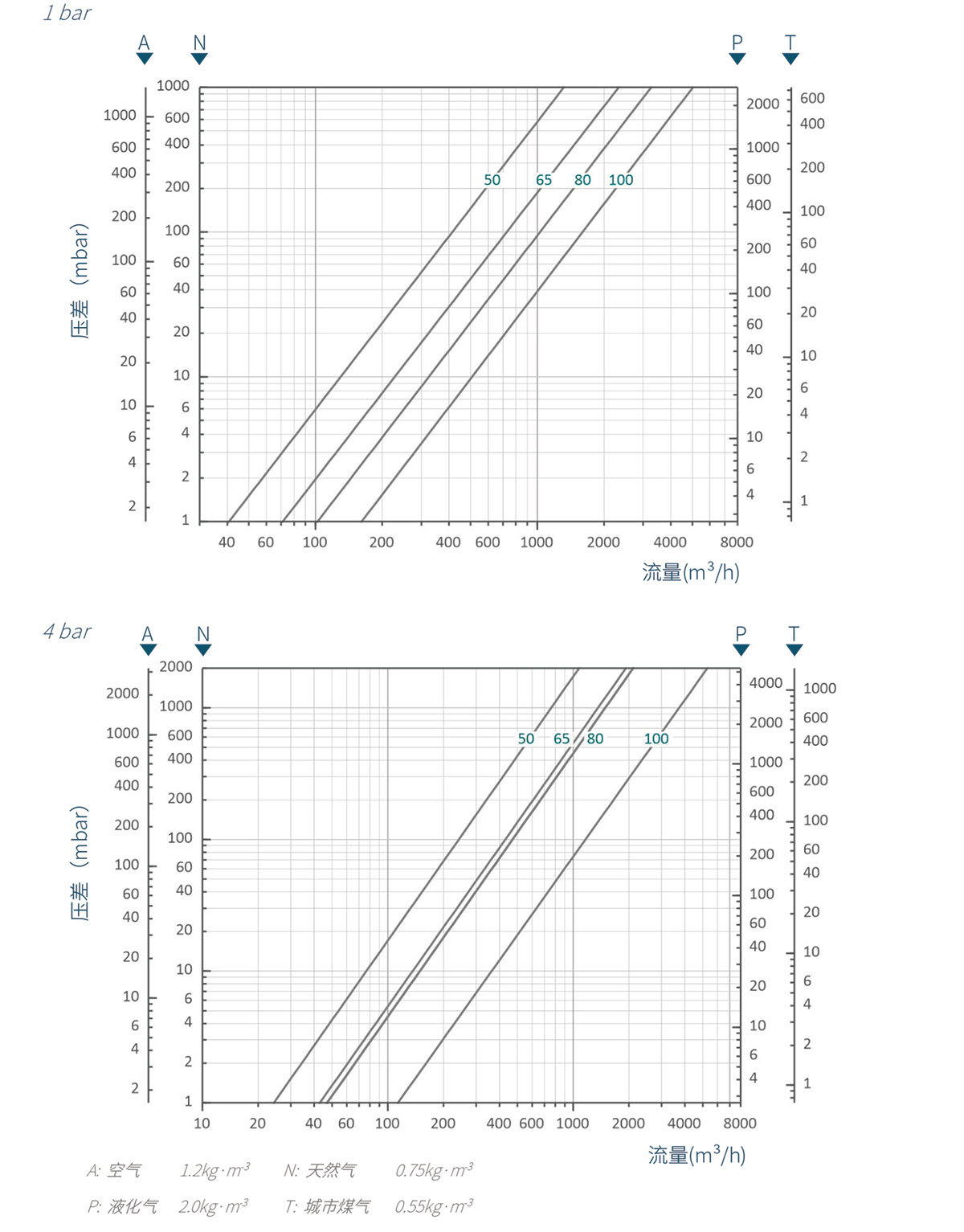

壓損曲線表


安裝

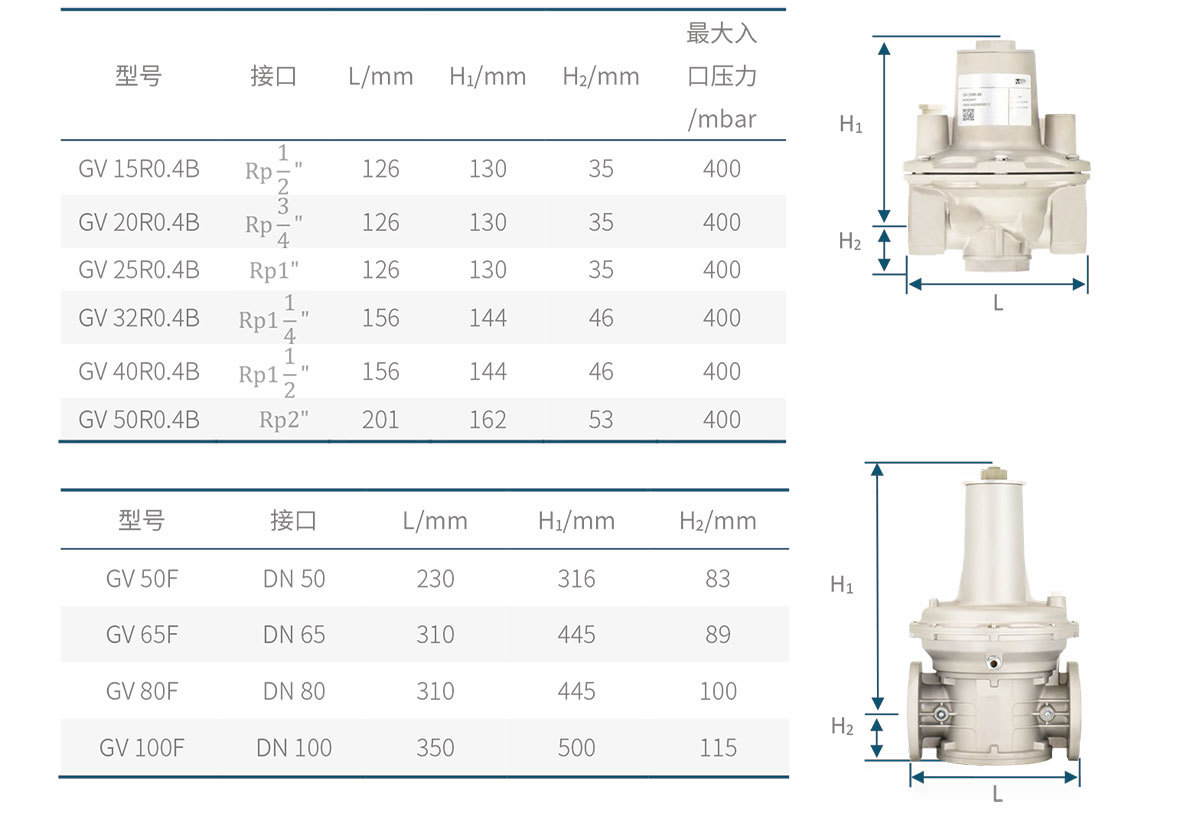

外形尺寸

所選用穩壓閥接口為法蘭連接時,配對法蘭選用“GB/T9119-2000”中PN1.6Mpa 板式平焊鋼制管法蘭。
GV..F1B 和 GV..F4B 需外接反饋管,采用Ф12 銅管

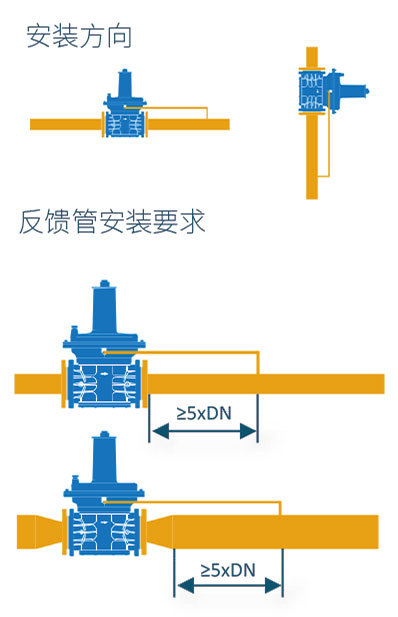

? 可安裝于任意方向管道上,彈簧腔位于水平線之上;
? 閥體上箭頭指示氣流方向,安裝時需留意;
? 工作環境溫度為:-15℃~60℃,安裝時盡可能遠離熱源;
? 閥門上方需預留位置,方便調節或更換調壓彈簧;
? GV..1B\GV..4B 系列需安裝外反饋管,反饋管取壓位置位于穩壓閥下游 5 倍管徑直管段處。
注意事項
? 穩壓閥安裝上管道前,需將管道吹掃干凈,安裝時注意生料帶等密封材料正確使用,防止異物落入閥中;
? 穩壓閥安裝后切勿在閥門周邊對管道進行焊接,防止焊接熔融物或其它雜質卡阻或損壞閥門;
? 建議在穩壓閥上游安裝有手動切斷閥,方便閥門檢修;
? 建議在穩壓閥上游安裝過濾器 SF,用于保護穩壓閥免受異物,粉塵等影響;
? 管道流速一般不超過 30m/s,否則可能會引起管道振動。

? 穩壓閥通過調節彈簧調節穩壓閥出口壓力,不同的壓力調節范圍需安裝相應的調節彈簧;

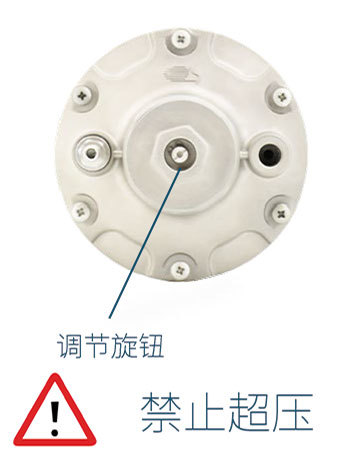

? 壓力調節旋鈕位于彈簧腔頂部,順時針調節壓力增加,逆時針調節壓力降低;
? 使用時入口壓力切勿超過閥門所標識最高壓力;
? 自動切斷閥切勿安裝于穩壓閥上游,開啟穩壓閥上游手動切斷閥時需緩慢開啟,防止氣流沖擊導致閥門超壓損壞;
? 介質溫度為室溫。
維護
? 維護周期一年一次,并視情況增加維護次數。
