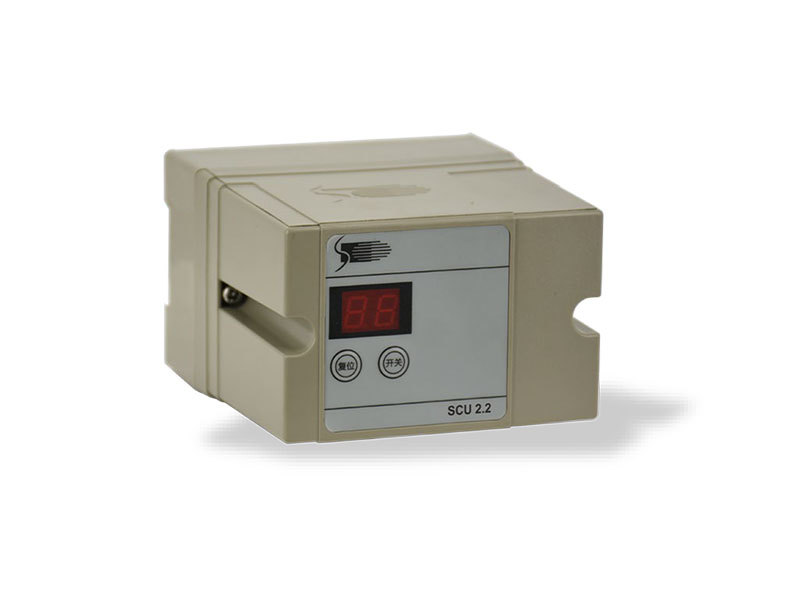

產品描述
特點
? SCU2.2 數字式燒嘴點火控制器用于工業燒嘴的安全點火，并對火焰狀態進行監測；
? 控制器采用數字集成電路，內置高性能控制芯片，工作穩定，性能可靠；
? 可視化交互界面，數碼管顯示工作狀態、檢測電流和故障代碼，通過面板按鍵可查看和修改控制器參數；
? 具備遠程點火、復位，就地復位功能，防護等級 IP40，安裝于現場控制箱內；

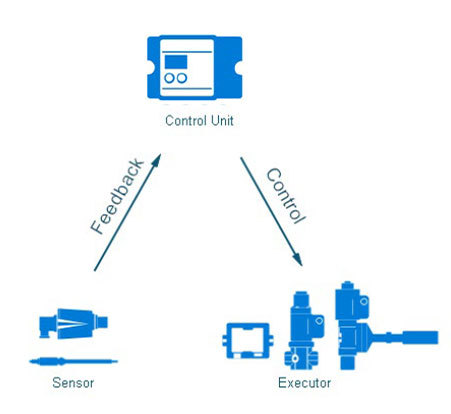

應用 燒嘴點火控制器是現代工業爐窯燃燒系統的核心控制單元，點火控制器接收控制系統的點火指令，協同點火變壓器，燒嘴前燃?xì)忾y，空氣閥等對燒嘴進行安全點火，對燒嘴的工作狀態進行監測，并向爐窯控制系統反饋燒嘴的工作狀態。燒嘴點火控制器的運用有效降低工業爐窯控制系統的復雜程度。

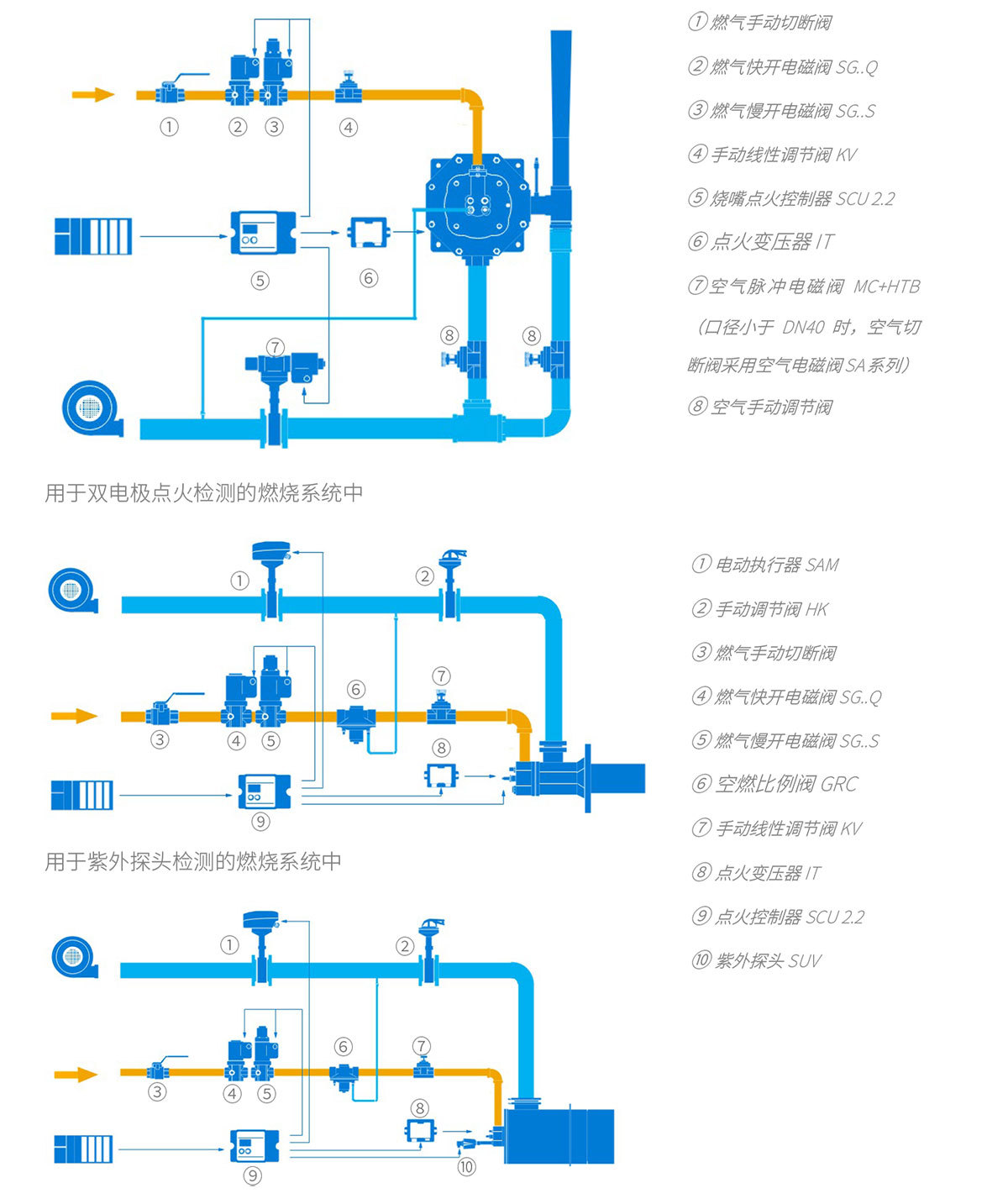

應用舉例
用于單電極點火檢測的燃燒系統中

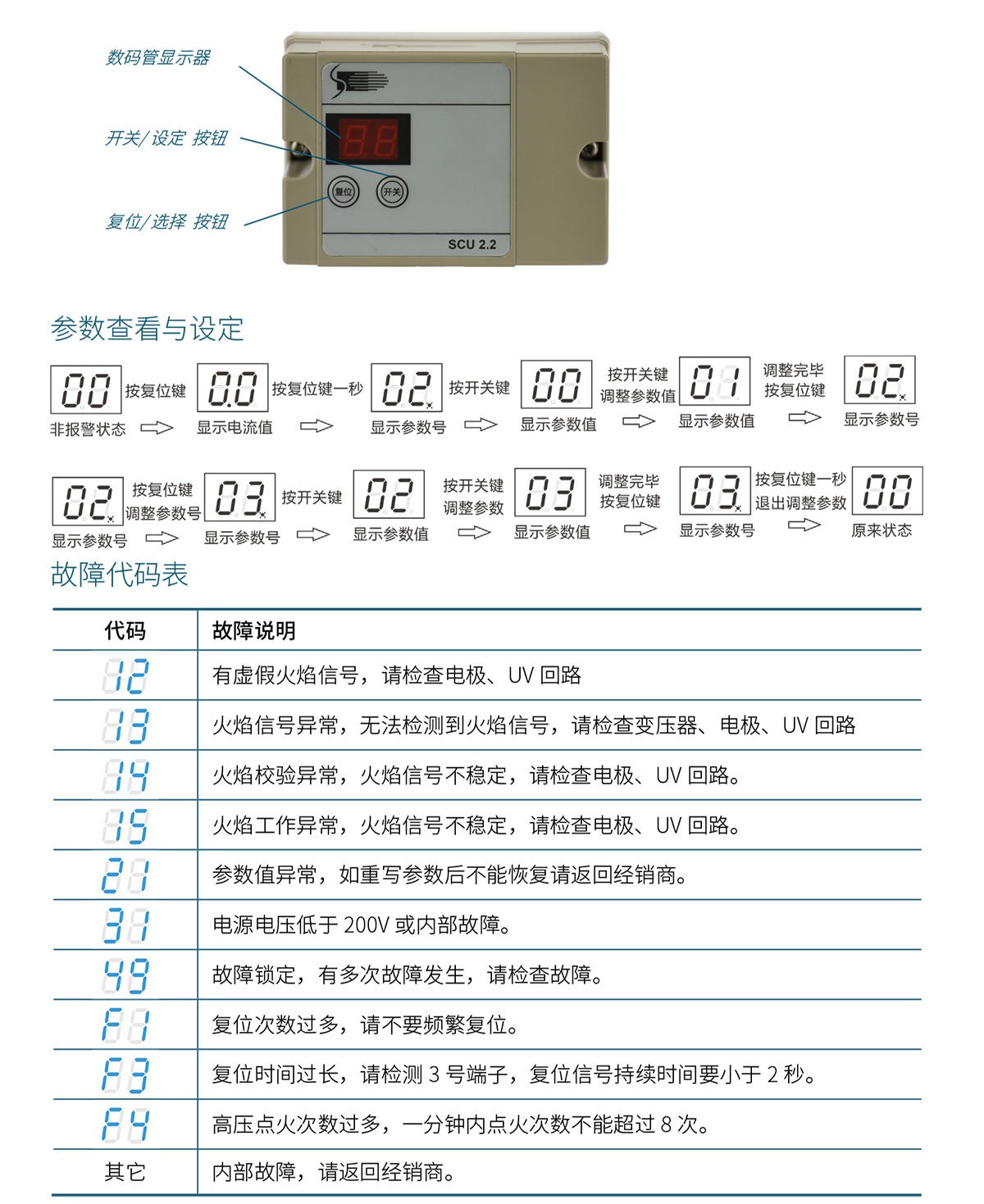

功能

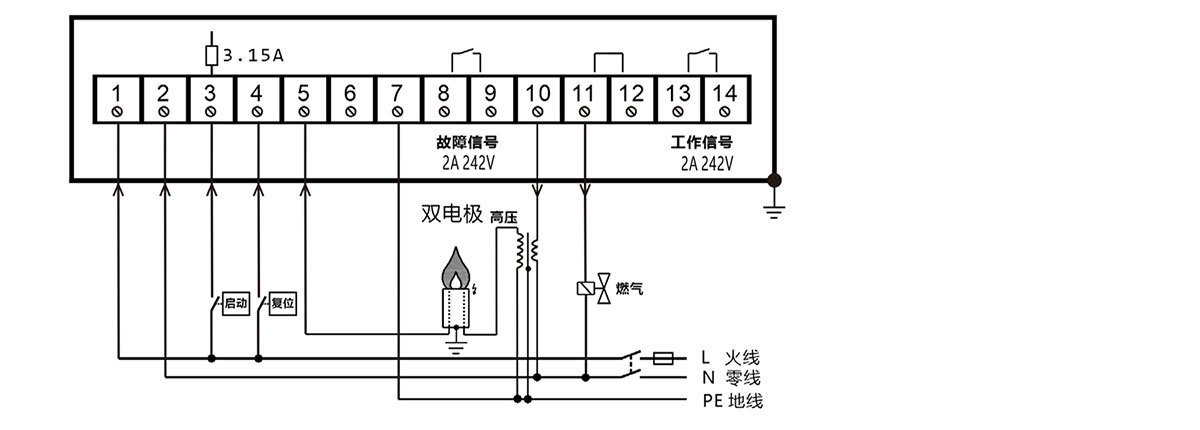

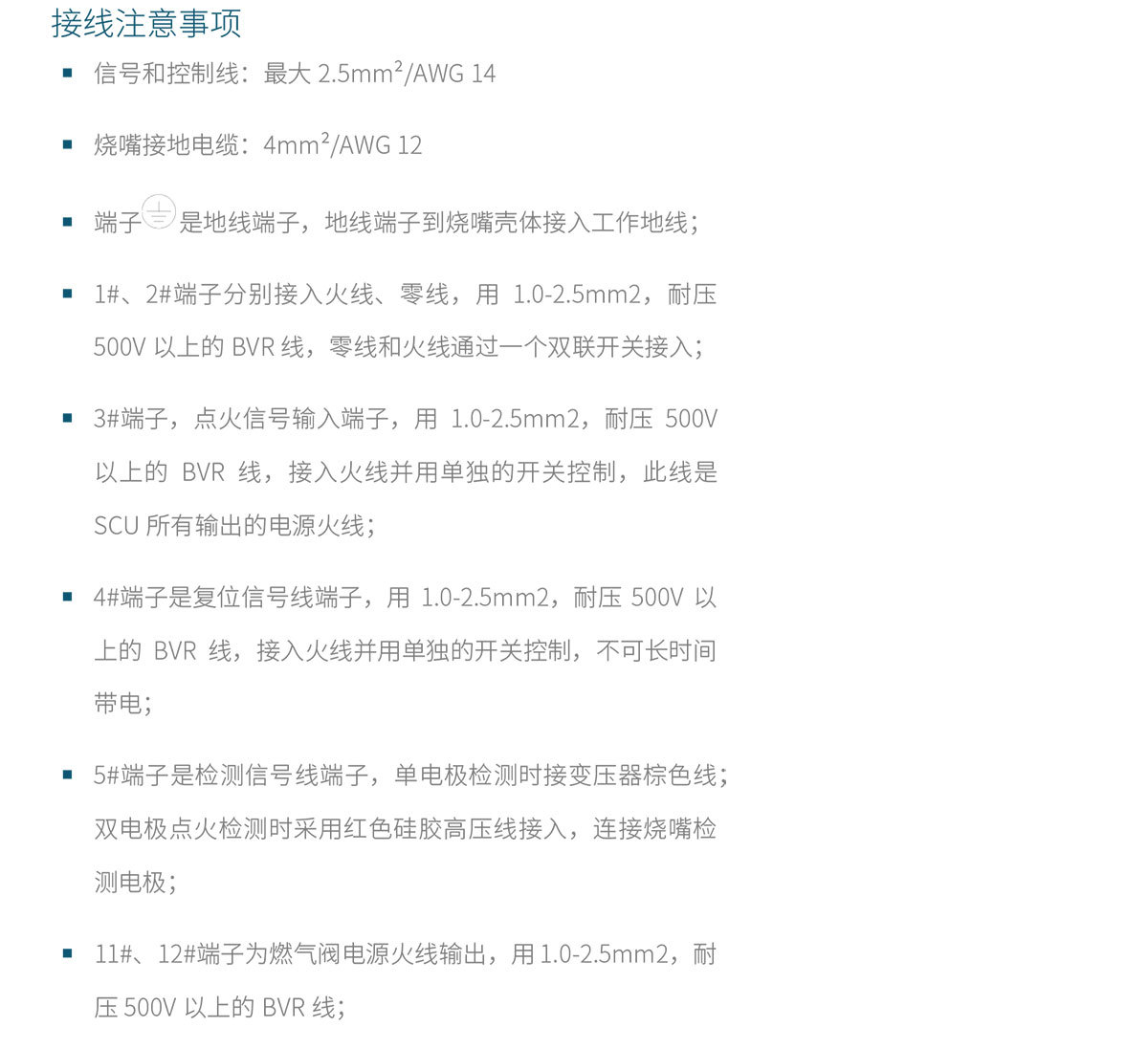

接線圖
1#、2#端子，本機電源
1#端子、2#端子分別為本機電源火線、零線輸入，控制器本機功耗＜10W；
電源：220VAC±10% ，50/60Hz，應使用符合技術規范的工作電源。
3#端子，點火信號
點火信號輸入，輸入信號為連續信號，信號輸入啟動，信號斷開關閉，1min 內點火次數不可超過 8 次；
3#端子為控制器所控制負載的電源輸入，可通過對 3#端子電源輸入的控制實現安全切斷或急停控制；輸入信號：電壓 220VAC±10%，電流為負載總和，與本機電源同相。
4#端子，復位信號
遠程復位信號輸入，輸入信號持續時間＜2s；輸入信號：電壓 220 VAC±10%，電流5~10mA，與本機電源同相。

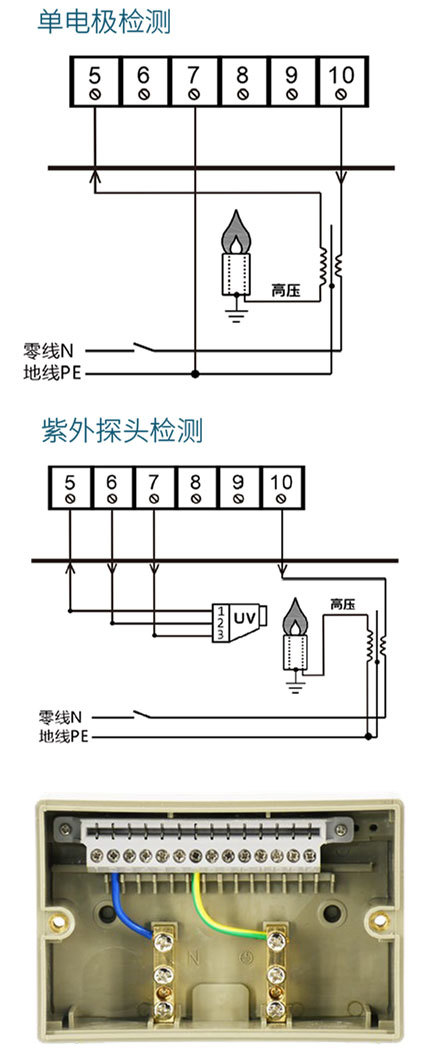

5#端子，火檢信號 燒嘴火焰檢測信號輸入（0~25μA），支持單電極離子檢測，雙電極離子檢測和紫外探頭檢測三種檢測方式；
離子檢測信號線最長不超過 75m，紫外探頭檢測信號線不超過100m。
6#端子，紫外探頭
紫外探頭電源輸出，采用紫外探頭檢測時使用，采用離子檢測方式時可不接。
7#端子，接地端子
采用離子檢測時，7#端子接地；采用紫外探頭檢測時 7#端子接紫外探頭；出廠默認采用離子檢測。
8#、9#端子，故障信號
燒嘴點火失敗信號反饋；
干接點信號，接點容量：最大 2A，250V，為常開接點。
10#端子，變壓器電源輸出
10#端子為變壓器電源火線輸出，輸出電源同 3#端子輸入電源。
11#、12#端子，燃?xì)忾y電源輸出
燃?xì)庾詣忧袛嚅y電源火線輸出，11#、12#端子內部并聯，同時輸出，輸出電源同 3#端子輸入電源。
13#、14#端子，工作信號
燒嘴點火成功信號反饋；
干接點信號，接點容量：最大 2A，250V，為常開接點。

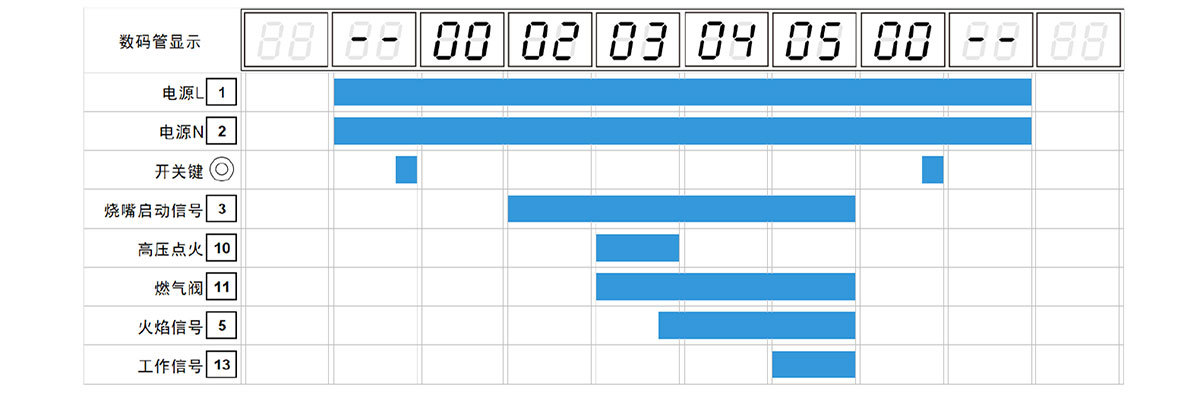

時序圖
安裝

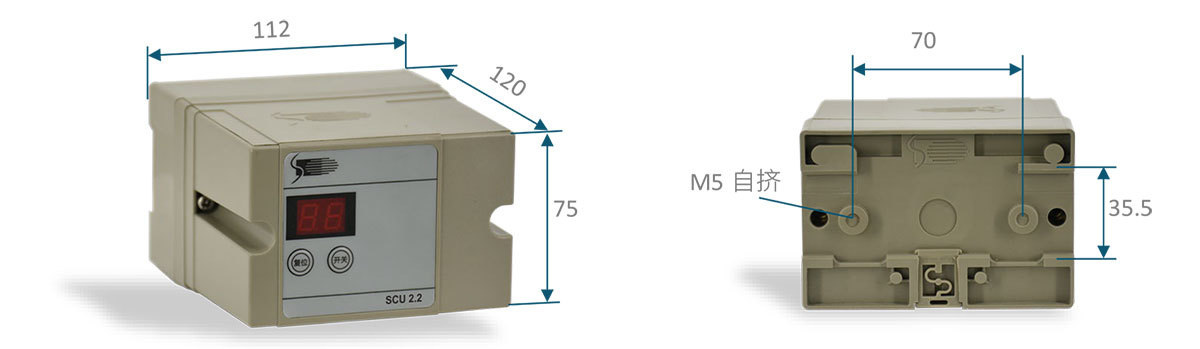

外形尺寸
安裝位置
? 安裝于現場操作箱內，可采用 M5 自擠螺栓將底座固定在安裝板上，也可直接安裝于 DIN 導軌上；
? 遠離熱源并考慮方便操作；
? 環境溫度：-15~60 ℃；
? 防護等級：IP 40。
