產品描述
特點
? SCU4.1、SCU4.2 智能型燒嘴點火控制器用于工業燒嘴的安全點火，并對火焰狀態進行監測；
? 控制器采用數字集成電路，內置高性能控制芯片，支持常規線纜控制、Profibus-dp 和 Profinet 三種控制方式；

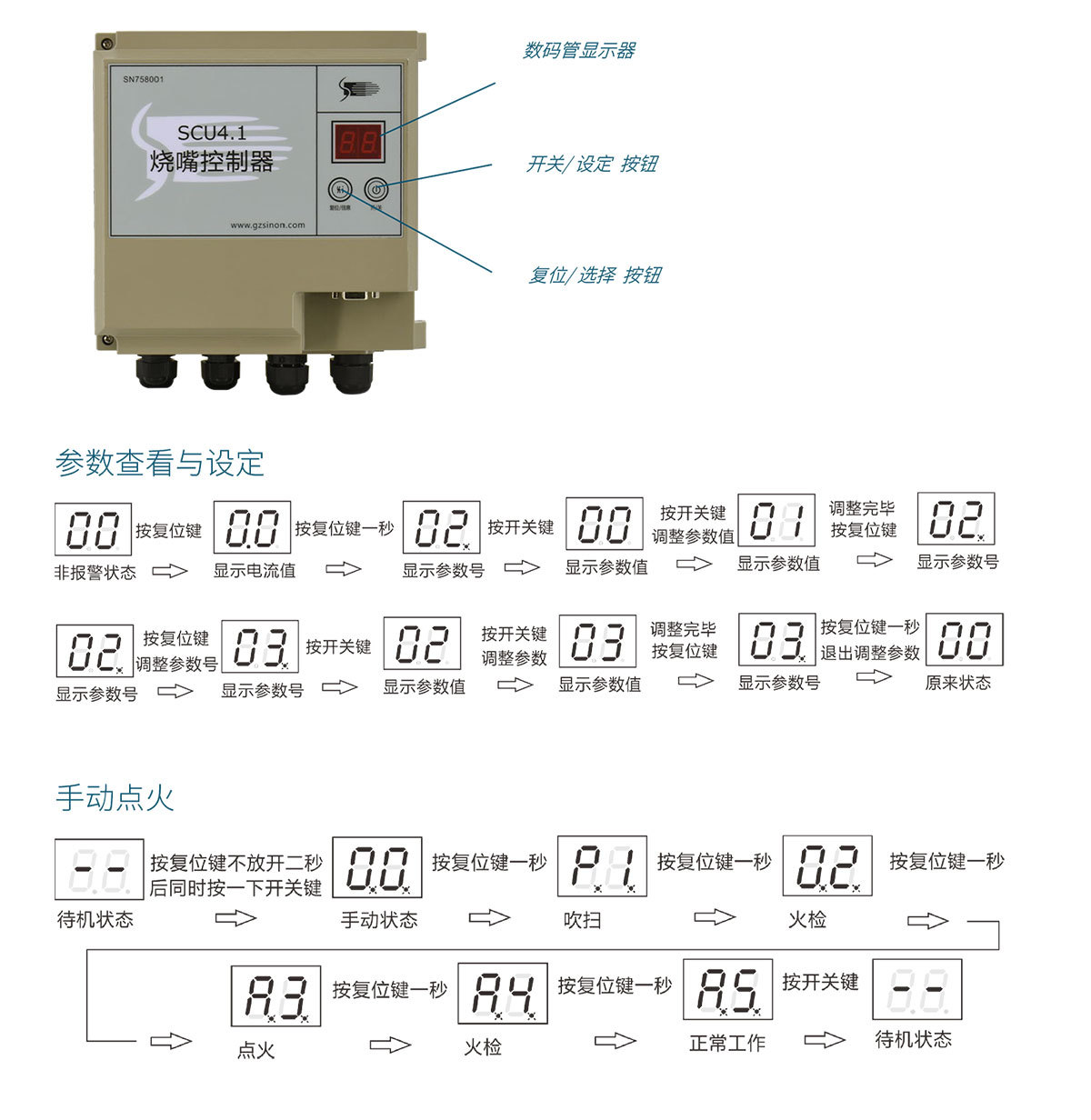

? 可視化交互界面，數碼管顯示工作狀態、檢測電流和故障代碼，通過面板按鍵可查看和修改控制器參數；
? 集成點火變壓器，具備遠程或就地點火復位，防護等級 IP54，可安裝于現場燒嘴側；
? 另有氣壓監控、高溫模式、無焰模式、吹掃控制、燃?xì)忾y控制、空氣閥控制等操作和安全輔助功能可選。
應用 燒嘴點火控制器是現代工業爐窯燃燒系統的核心控制單元，點火控制器接收控制系統的點火指令，協同點火變壓器，燒嘴前燃?xì)忾y，空氣閥等對燒嘴進行安全點火，對燒嘴的工作狀態進行監測，并向爐窯控制系統反饋燒嘴的工作狀態。燒嘴點火控制器的運用有效降低工業爐窯控制系統的復雜程度。
SCU 4.1，SCU 4.2 點火控制器，尤其是總線型點火控制器由于其穩定可靠，控制簡單方便，多用于燒嘴數量較多的工業爐窯上，如輥底爐，網帶爐，鍍鋅線，硅鋼線，不銹鋼連退線以及環形路、退鋼爐等熱處理爐和加熱爐。
選型
SCU 4.1
SCU 4.1 點火控制器擁有一路火焰監測，多用于單燒嘴燃燒系統的點火控制
SCU 4.2
SCU 4.2 點火控制器擁有兩路火焰監測，多用于帶有點火燒嘴和主燒嘴燃燒系統的點火控制

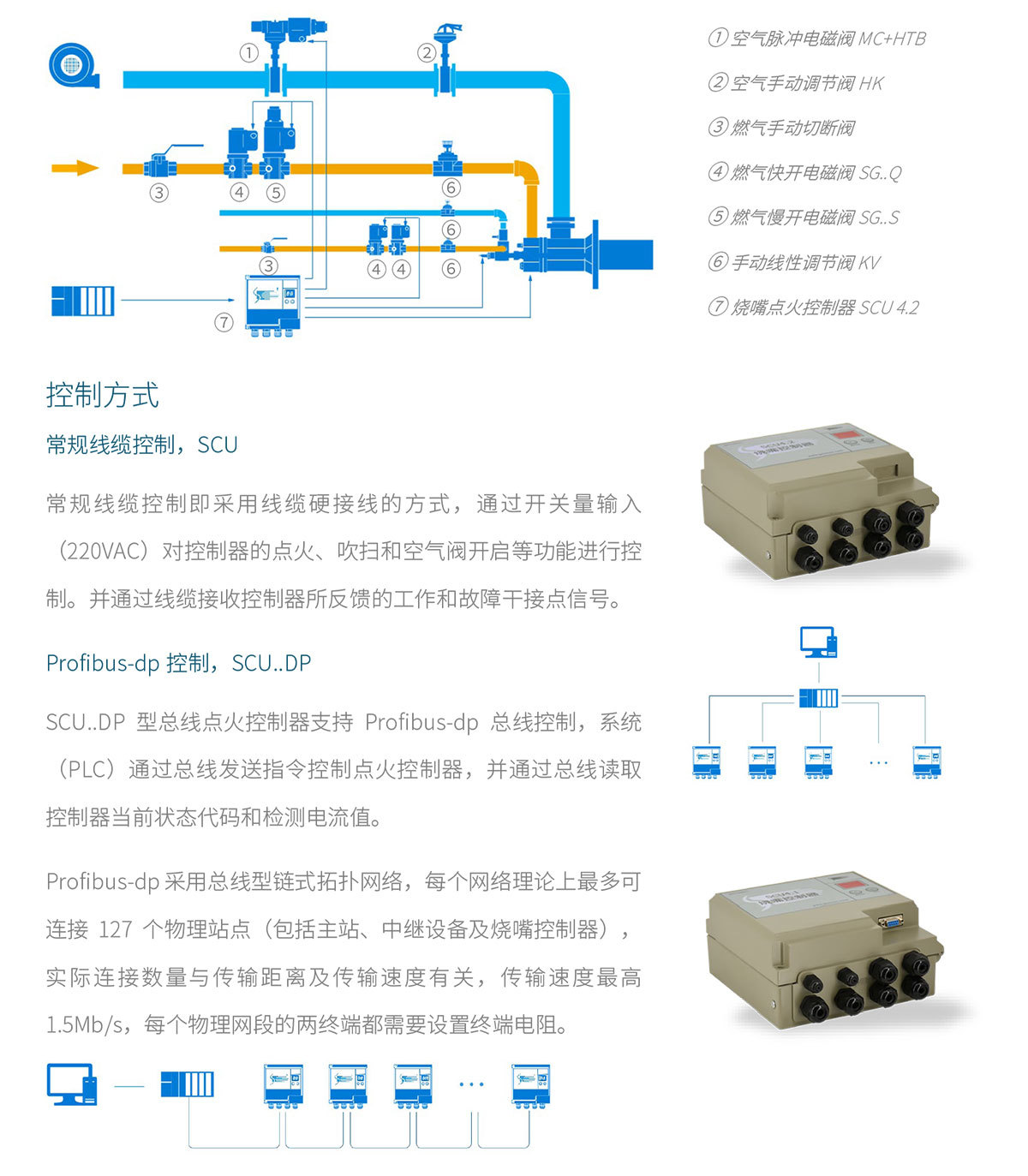

Profinet 控制，SCU..NET SCU..NET 型點火控制器支持 Profinet 網絡控制，系統（PLC）通過 Profinet 網絡發送指令控制點火控制器，并讀取控制器當前狀態代碼和檢測電流值。
Profinet 是一種新型以太網通訊方式，具有多制造商產品之間的通訊能力、自動化和工程模式，并針對分布式智能自動化系統進行了優化。Profinet 具有很好的實時性，可以直接連接現場設備，速度最高可達 100Mb/s，理論上單根網線長度距離不超過 100 米。

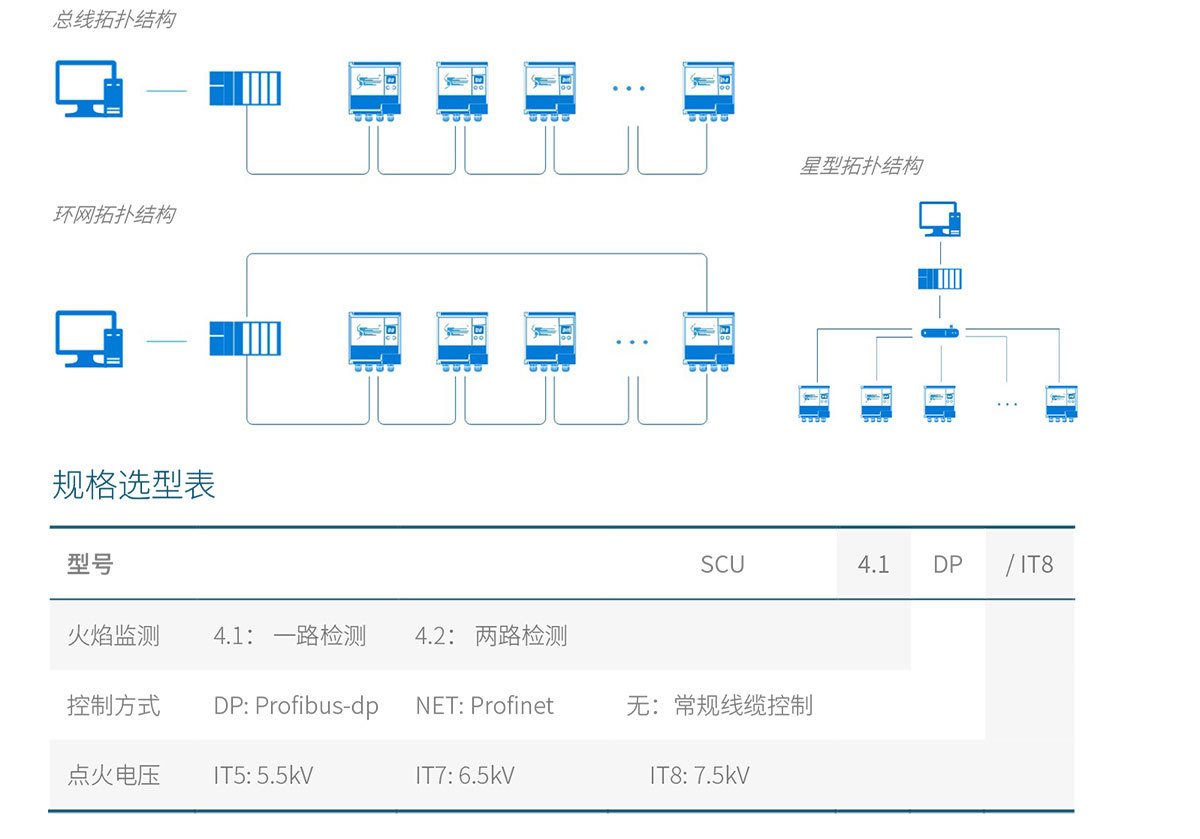

由于 Profinet 是基于以太網的，所以可以有以太網的星型、樹型、總線型及環網等拓?fù)浣Y(jié)構。

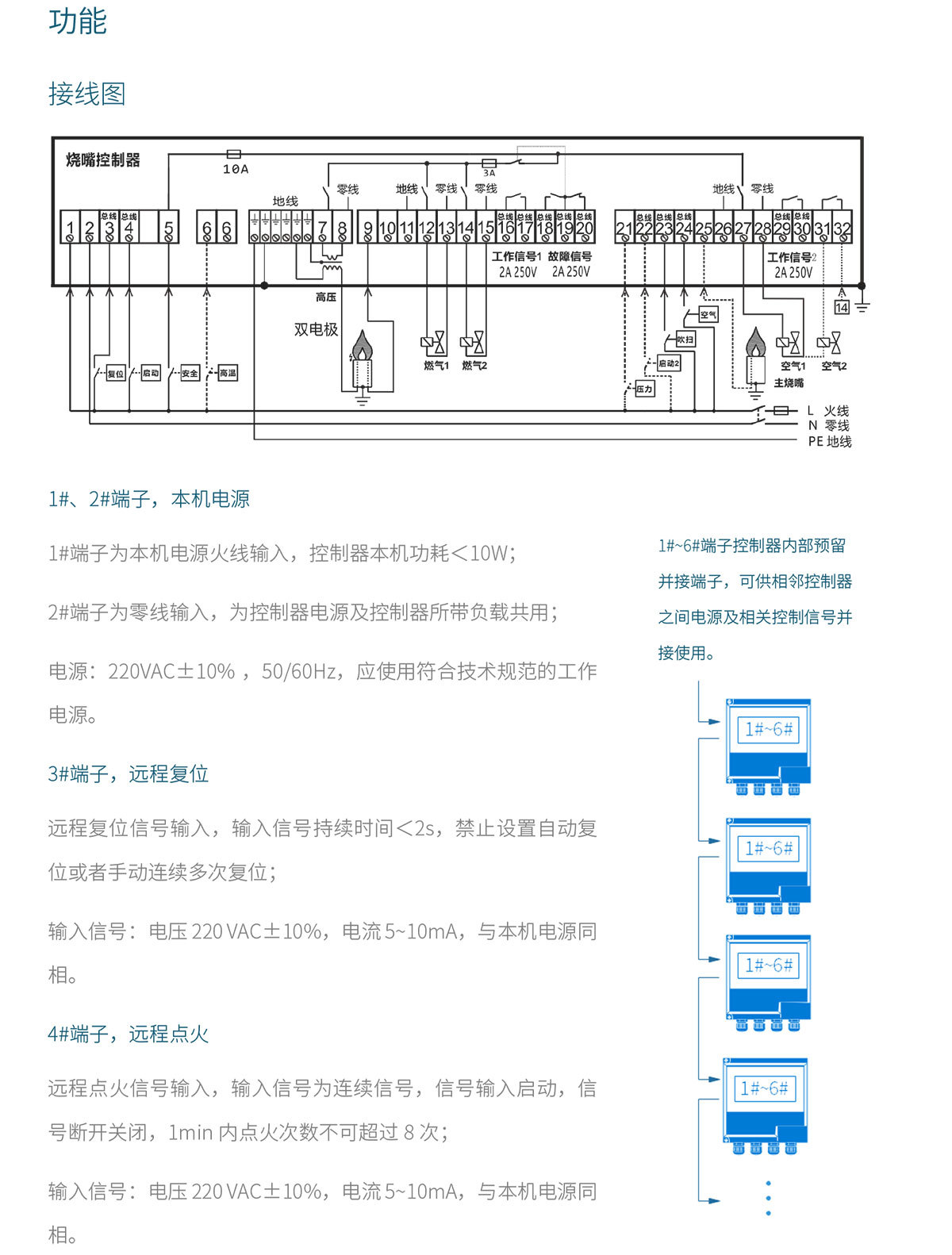

5#端子，安全連鎖
控制器所帶負載的電源輸入，可通過對 5#端子輸入電源的控制，實現安全連鎖功能。例如：由工業爐窯控制系統權限管理，在工業爐窯未具備點火條件時，或需急停時外部電路切斷對 5#端子的供電，保證生產安全；
輸入信號：電壓 220 VAC±10%，電流為負載總和，含點火變壓器，要求與本機電源同相。
6#端子，高溫模式 高溫模式信號輸入，通過爐窯控制系統監控爐溫，當爐溫安全使用溫度以上（例如：天然氣 750℃），方可開啟高溫模式?？赏ㄟ^(guò)參數設定選擇高溫模式結束后重啟或高溫模式結束后繼續工作，缺省禁用高溫模式。
輸入信號：電壓 220 VAC±10%，電流5~10mA，與本機電源同相。
7#、8#端子，變壓器
變壓器電源輸出，控制點火變壓器放電。
9#端子，火檢信號
SCU4.1：燒嘴火焰檢測信號輸入；
SCU 4.2：點火燒嘴火焰檢測信號輸入。

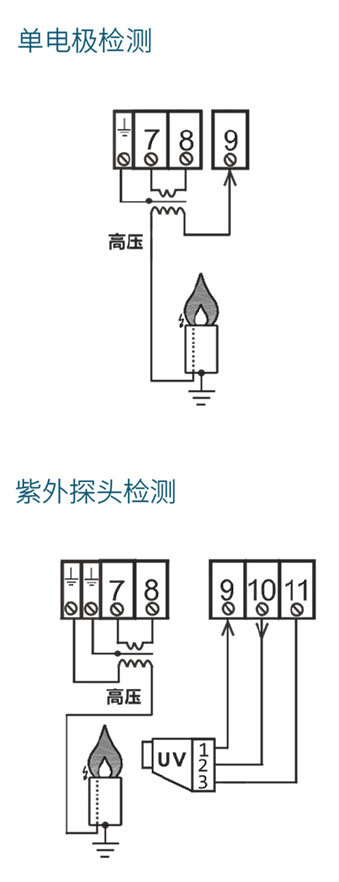

支持單電極離子檢測，雙電極離子檢測和紫外探頭檢測三種檢測方式，檢測信號線最長不超過 5m。
10#、11#端子，紫外探頭
紫外探頭電源輸出，采用紫外探頭檢測時使用，采用離子檢測方式時可不接。
12#、13#端子，燃?xì)忾y 1
SCU4.1：燃?xì)庾詣?dòng)切斷閥 1 電源輸出；
SCU4.2：點火燒嘴燃?xì)庾詣?dòng)切斷閥電源輸出。
14#、15#端子，燃?xì)忾y 2
SCU4.1：燃?xì)庾詣?dòng)切斷閥 2 電源輸出，在燒嘴點火成功后開啟。
SCU4.2：主燒嘴燃?xì)庾詣?dòng)切斷閥電源輸出。
16#、17#端子，工作信號 1
SCU4.1：燒嘴點火成功信號反饋；
SCU4.2：點火燒嘴點火成功信號反饋；
干接點信號，接點容量：最大 2A，250V。
18#、19#、20#端子，故障信號
SCU4.1：燒嘴點火失敗信號反饋；
SCU4.2：點火燒嘴點火失敗信號反饋；
干接點信號，接點容量：最大 2A，250V，分別為常開和常閉接點。
21#端子，壓力控制
壓力控制信號輸入，一般通過壓力開關（另購）在空氣閥打開之后檢測燃燒系統助燃空氣壓力（壓差）或排煙壓力（壓差）?？赏ㄟ^(guò)調整參數，選擇吹掃時是否檢測和燒嘴工作時是否檢測，缺省無該功能。
22#端子，啟動 2（SCU 4.2）
僅 SCU 4.2 使用，4.1 無需接線，遠程點火信號 2 輸入，輸入信號為連續信號，信號輸入啟動，信號斷開關閉；
輸入信號：電壓 220 VAC±10%，電流5~10mA，與本機電源同相。
23#端子，吹掃模式
吹掃模式信號輸入，控制器強制打開空氣閥，常用于啟爐前或急停時安全吹掃；
輸入信號為連續信號，信號輸入啟動，信號斷開關閉；
輸入信號：電壓 220 VAC±10%，電流5~10mA，與本機電源同相；
另外可通過控制器參數設定點火前強制吹掃時間（缺省無），無需另輸入信號。
24#端子，空氣閥控制
空氣閥開啟信號輸入，單獨控制空氣閥開啟，多用于作冷卻模式使用；
空氣閥設置為跟隨燃?xì)忾y時，在接收到點火信號前，可控制空氣閥單獨開啟，接收到點火信號時空氣閥關閉，跟隨燃?xì)忾y動作；空氣閥設置為外部控制，空氣閥單獨打開不受其它影響；
控制器故障鎖定狀態下，可通過調整內部參數設定是否允許空氣閥單獨開啟（缺省不允許開啟）。
輸入信號：電壓 220 VAC±10%，電流5~10mA，與本機電源同相。
25#端子，主燒嘴檢測（SCU 4.2） 主燒嘴火焰檢測輸入，僅 SCU 4.2 使用，4.1 無需接線。離子檢測時信號線直接接入；采用紫外探頭檢測時需配合 10#、26#端
子使用。
27#、28#端子，空氣閥
SCU4.1：空氣閥電源輸出；
SCU4.2：空氣閥 1 電源輸出；
可設置為：只受外部控制、跟隨燃?xì)忾y 1 開啟、跟隨燃?xì)忾y 2 開啟或跟隨工作信號 2 開啟。
29#、30#端子，主燒嘴工作信號（SCU 4.2）
主燒嘴點火成功信號反饋；
干接點信號，接點容量：最大 2A，250V。
31#、32#端子，第三閥門控制
31#、32#端子為干接點，與空氣閥同時動作
SCU4.2：并接入主燒嘴燃?xì)怆姶砰y，可作為主燒嘴空氣閥控制。
SCU..DP、SCU..NET
采用網絡控制的燒嘴 SCU..DP、SCU..NET，在接線圖中，標注“總線”的端子均可通過網絡發送指令控制和讀取控制器當前工作狀態，檢測電流值，故障代碼等，無需另外接線。

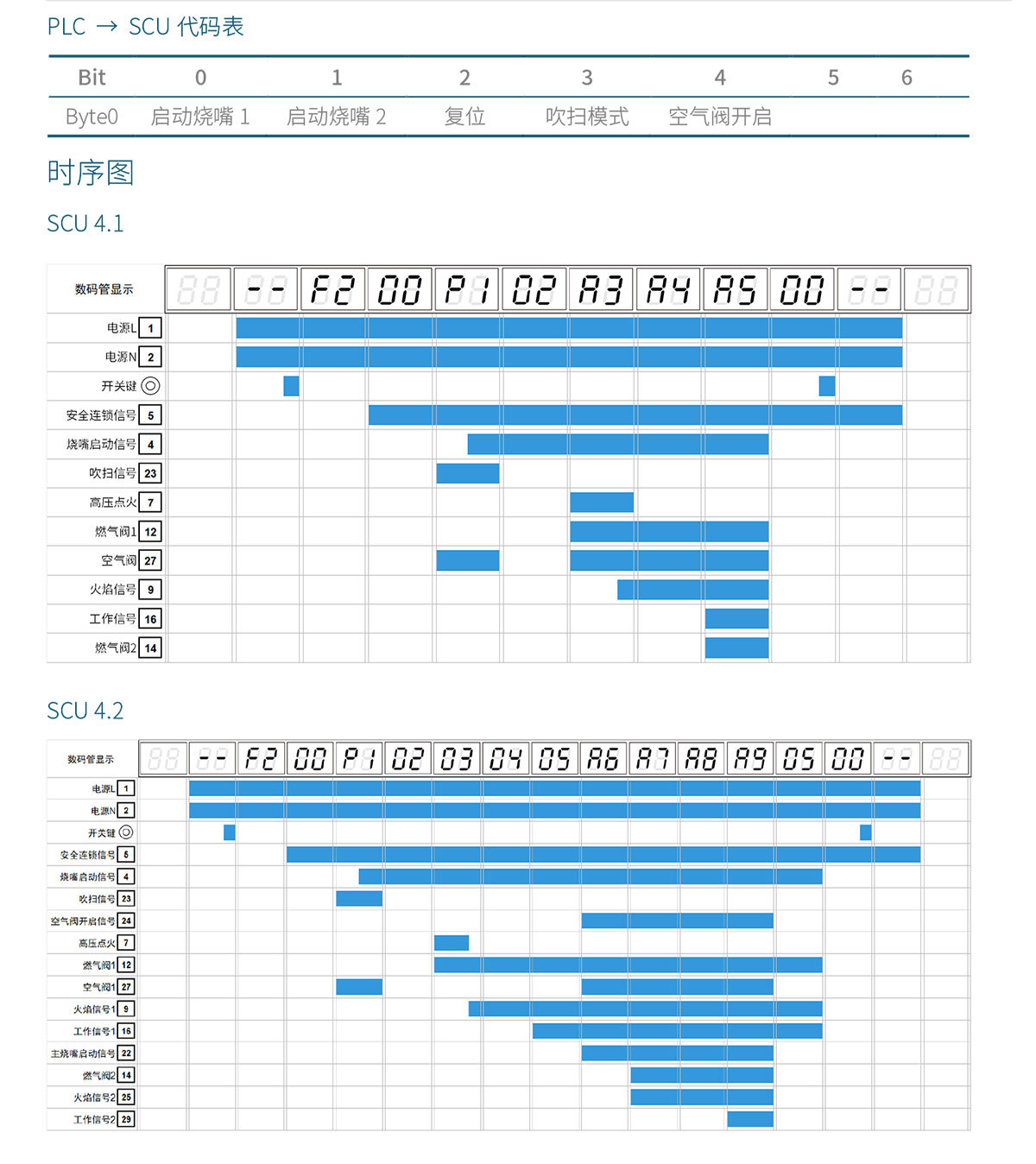

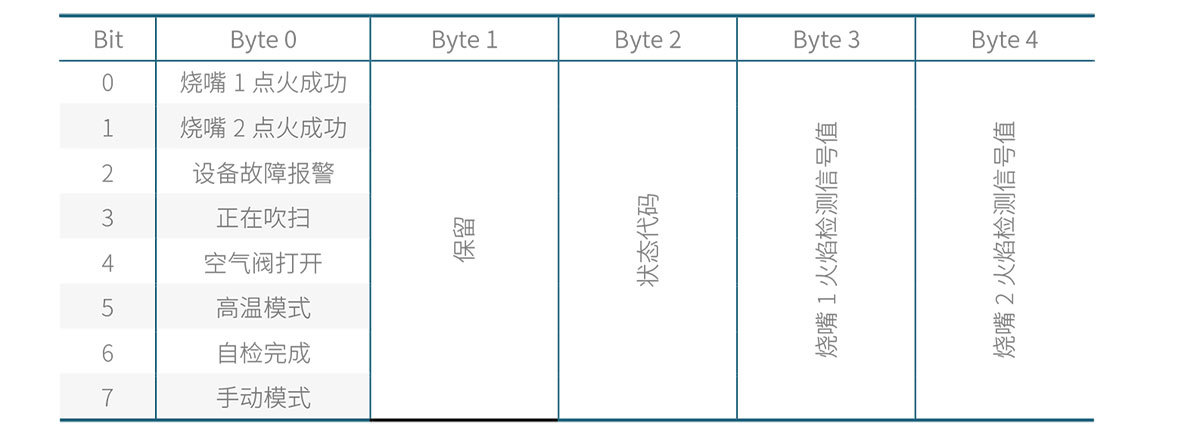

SCU → PLC 代碼表
安裝

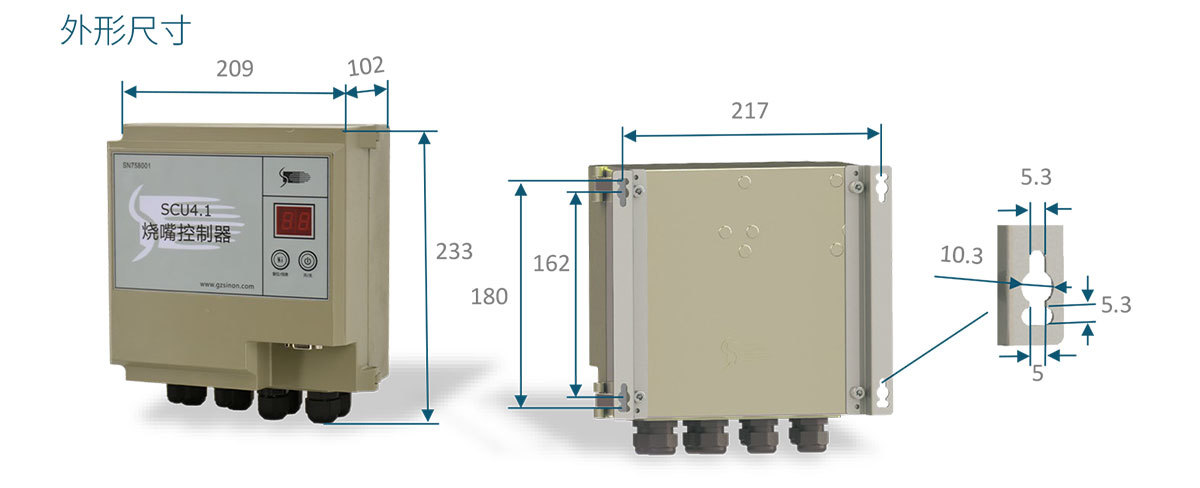

外形尺寸
安裝位置
通過掛耳安裝于燒嘴旁，并盡可能遠離熱源，前方不可有遮擋物，方便操作維護；
環境溫度：-15~60 ℃
防護等級：IP 54
接線注意事項
? 信號和控制線：最大 2.5mm²/AWG 14
? 燒嘴接地電纜：4mm²/AWG 12
? 端子 是地線端子，其與外殼通過地線連接，地線端子到燒嘴殼體接入工作地線；
? 變壓器高壓線長度建議＜1.5m，最長不超過 5m，單獨走靠左的電纜接頭穿出控制器，并配合專用抗干擾高壓帽使
5#端子，用 1.0-2.5mm2，耐壓 500V 以上的 BVR 線，接入火線并用單獨的開關控制，此開關在雙聯開關之后，此線是 SCU 所有輸出的電源火線，此線斷開時所有的輸出都將中斷；
? 6#端子是高溫模式信號線端子，用 1.0-2.5mm2，耐壓500V 以上的 BVR 線，接入火線并用單獨的開關控制，此開關在雙聯開關之后，注意高溫模式使用的溫度條件；
? 12#、13#端子接燃?xì)忾y 1 的火線和零線,用 1.0-2.5mm2，耐壓 500V 以上的 BVR 線；
? 14#、15#端子接燃?xì)忾y 2 的火線和零線，用 1.0-2.5mm2，耐壓 500V 以上的 BVR 線；
使用
操作面板
故障代碼表
其他產品
Honeywell 7800系列全智能燃燒控制器包括：燃燒程序控制器(EC7800或RM7800)，火焰信號放大器，信息顯示面板，前吹掃時間控制插片及通用機座等部件組成。與其它燃燒控制產品相比，具有以下特點
不僅可用于傳統連續式燃燒，更可廣泛應用于對溫度均勻性要求高的脈沖式燃燒。該系列產品適用于多燒嘴應用場合，如陶瓷、冶金、石化等行業。
DBC2000系列適用于混合燃料的工業機械式單燒嘴燃燒器應用。系統包含繼電器模塊及接線底座。針對控制工業燃燒系統標準型可實現燃燒器時序自動控制，火焰監測，系統狀態顯示，自檢排障功能。
穩壓閥 GV 系列在自動化控制的燃燒系統中，安裝在燃?xì)庵鞴苌匣驘烨叭細庵Ч苈?，用于降低并穩定管道壓力。也可用于點火燒嘴的助燃空氣管路上以及其它潔凈氣體。
