產品描述
特點
? 適用于 U 型、W 型輻射管間接加熱的各種熱處理爐；
? 采用煙氣回流技術，多級燃燒等技術，降低火焰溫度極值點，實現氮氧化物超低排放；
? 針對不同爐型燒嘴配置有高效換熱器，第一時間回收離爐煙氣余熱; ? 火焰溫度均勻，可有效延長輻射管使用壽命；
? 模塊化設計，方便燒嘴維護檢修；
? 適用天然氣、液化氣、焦爐煤氣和混合煤氣等多種燃氣介質。
應用

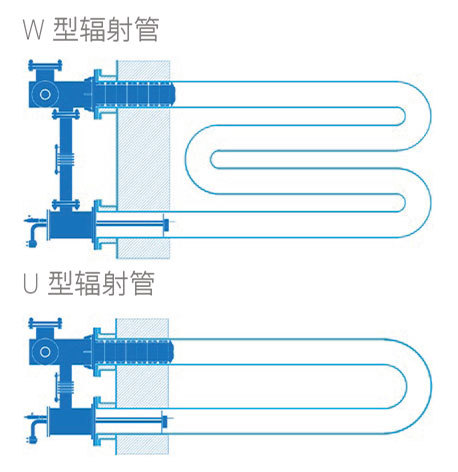

SINNOx 系列適用于采用 U 型、W 型輻射管間接加熱的熱處理爐，如連退線、鍍鋅線、硅鋼線等，以及其它需要隔絕煙氣加熱的場合。
結構

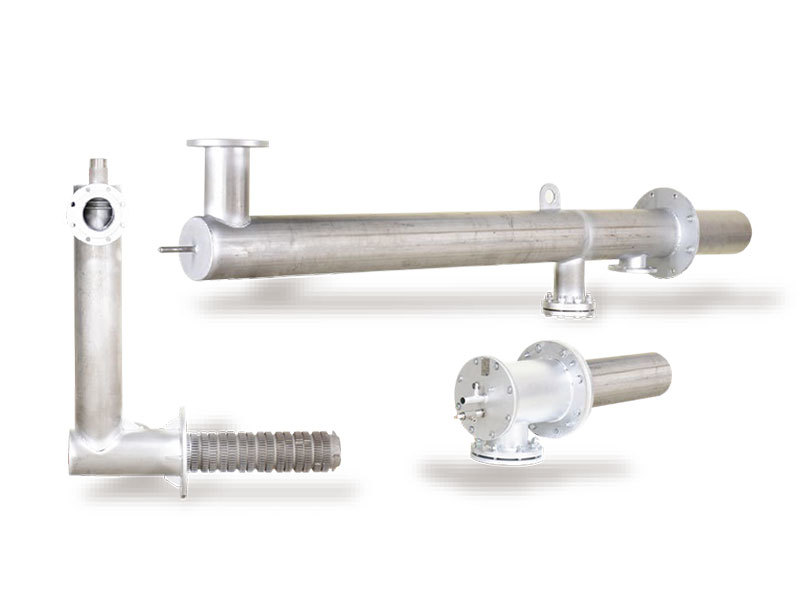

SINNOx 輻射管燃燒系統由燒嘴，換熱器和中間連接管三大部分組成。
燒嘴
? 燒嘴由燃氣系統，空氣殼體以及轉換法蘭等三部分組成；
? 燃氣系統包括燃氣雙法蘭孔板，燃氣殼體，燃氣管和穩焰盤。點火電極采用自冷卻風電極，固定在燃氣系統上，支持單電極點火離子檢測。也可選裝點火燒嘴 SDB； ? 空氣殼體采用不銹鋼焊接殼體，現場可做外保溫包扎；
? 燒嘴通過轉換法蘭安裝于輻射管上。
換熱器
? 換熱器內置煙氣回流裝置，內部采用逆流換熱氣流組織形式，最大化提高空氣預熱溫度；
? 換熱器翅管采用耐熱鑄鋼，翅管內外密布肋片，在有限空間加大換熱面積，提高換熱效率；

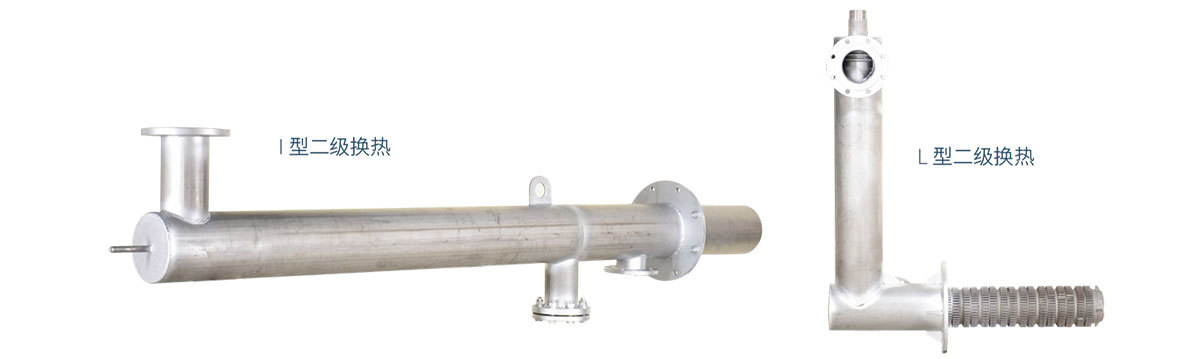

? 換熱器結合不同爐型結構需求，可分為一級換熱器，L 型二級換熱器和 I 型二級換熱器。
中間連接管
中間連接管包含波紋管，經過換熱器預熱后的助燃空氣與回流煙氣混合氣通過中間連接管由換熱器側通向燒嘴側。
選型

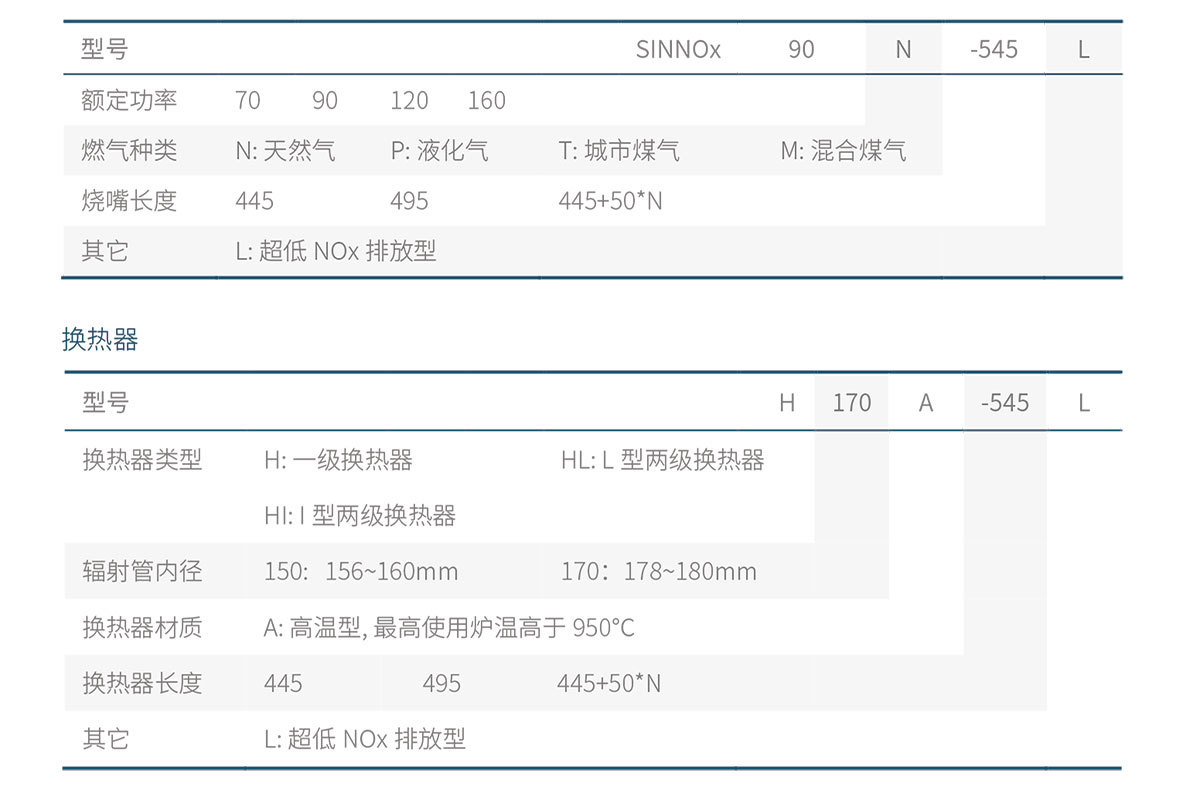

規格選型
燒嘴
? 燒嘴功率的選擇應綜合爐溫、輻射管表面熱負荷和輻射管材質；
? 燒嘴和換熱器長度請與我們聯系；
? 爐溫~900℃，輻射管表面熱負荷~25kW·m-2：一級換熱器熱效率約為 65%，L 型兩級換熱器熱效率約為 70%，I 型兩級換熱器熱效率約為 75%；
? 爐溫~900℃，輻射管表面熱負荷~25kW·m-2：普通型 NOx~150mg·m-2，超低 NOx 排放型~80mg·m-2；
? 如有更低 NOx 要求，請與我們聯系。

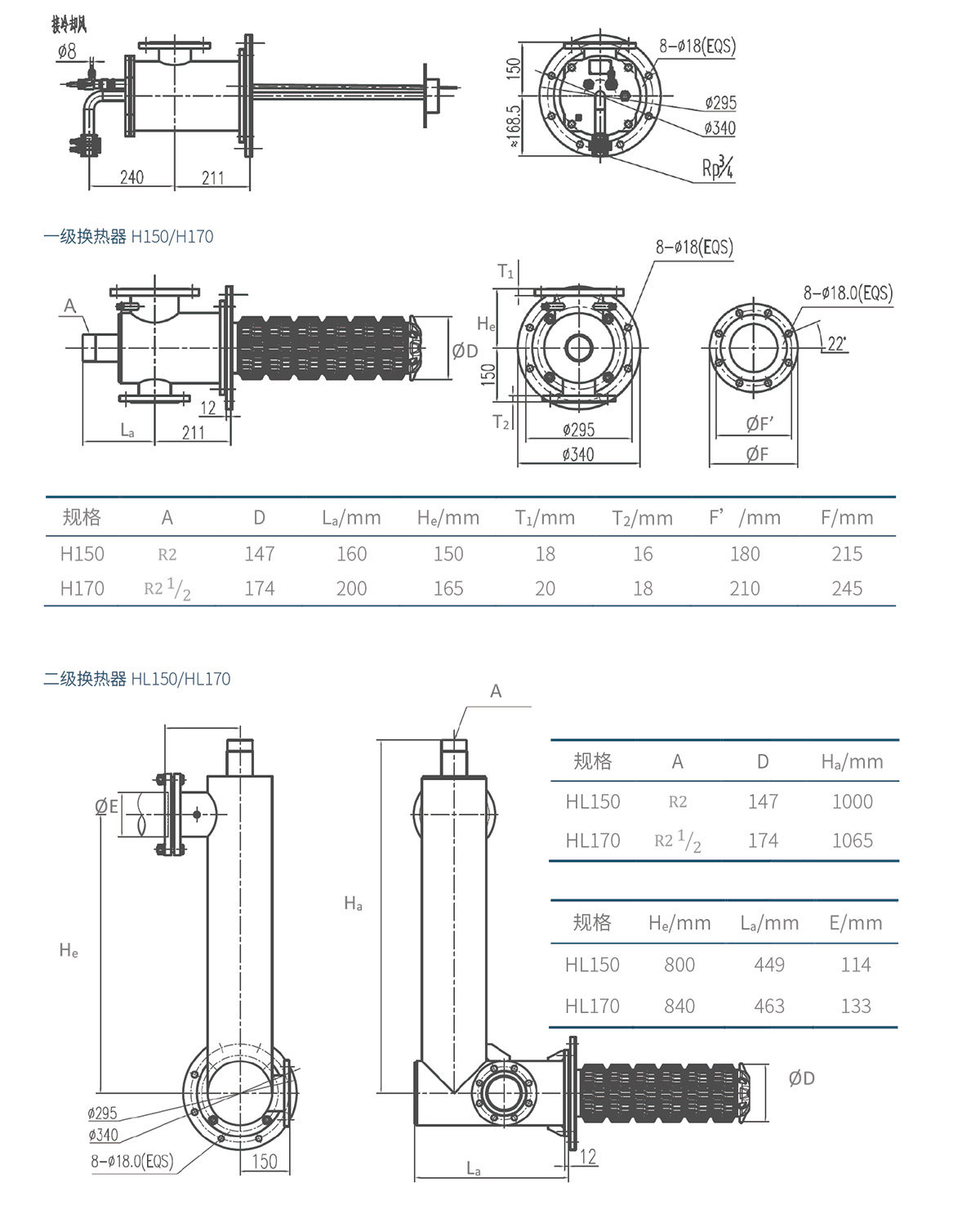

外形尺寸
燒嘴 SINNOx

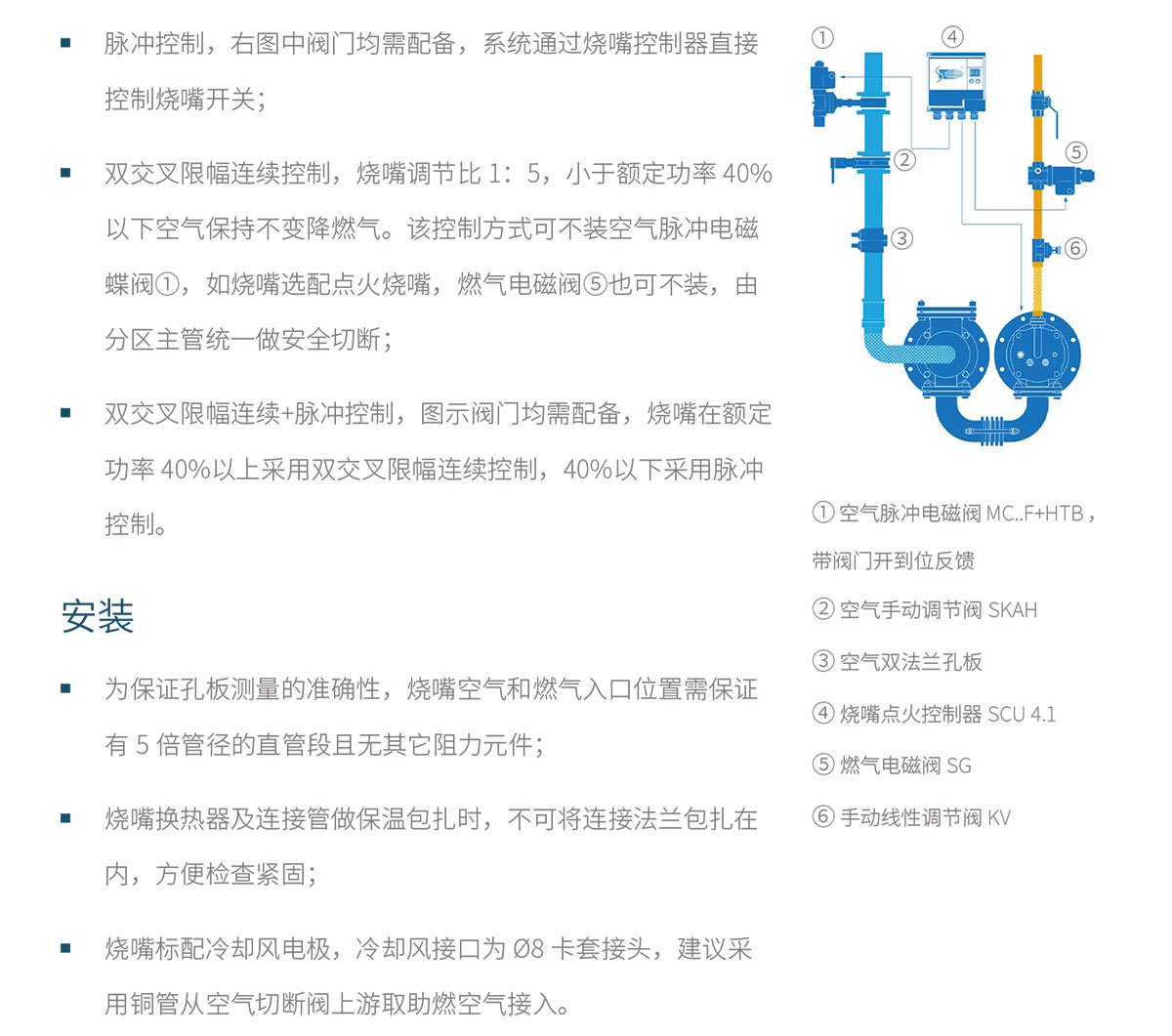

解決方案
使用
? 本系列燒嘴空氣過剩系數需保證在 1.05 以上，不可在還原狀態下燃燒；
? 燒嘴烘爐結束后需對連接法蘭螺栓再次緊固，防止漏氣；
? 定期檢測清理燒嘴及換熱器，檢查燒嘴燃燒狀態，跟蹤燒嘴排放煙氣數據，避免燒嘴在還原氣氛下燃燒。
