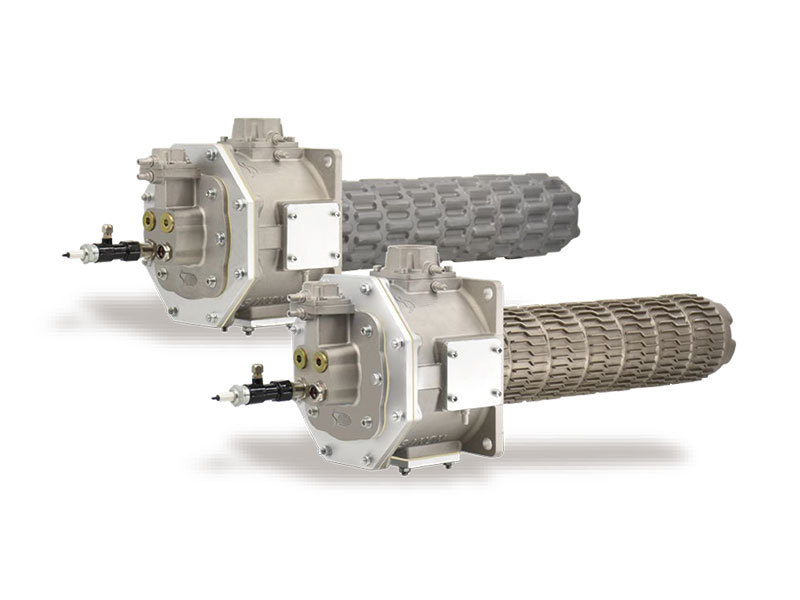

自預熱式燒嘴 SINMAX

關鍵詞:

燃燒器、控制器、穩壓閥

所屬分類:

燒嘴

產品咨詢:

產品描述

1  特點

  ? 集成高效換熱器,第一時間回收離爐煙氣余熱;
  ? 空氣預熱溫度最高可達 650℃(與使用溫度相關);
  ? 火焰出口速度快,最高可達 150 m/s;
  ? 多級供風,高效卷吸爐內煙氣,NOx 生成量低;
  ? 煙氣 100%從燒嘴排走,爐內無需設置煙道;
  ? 燒嘴常溫空氣接入,空氣管道無需制作保溫。

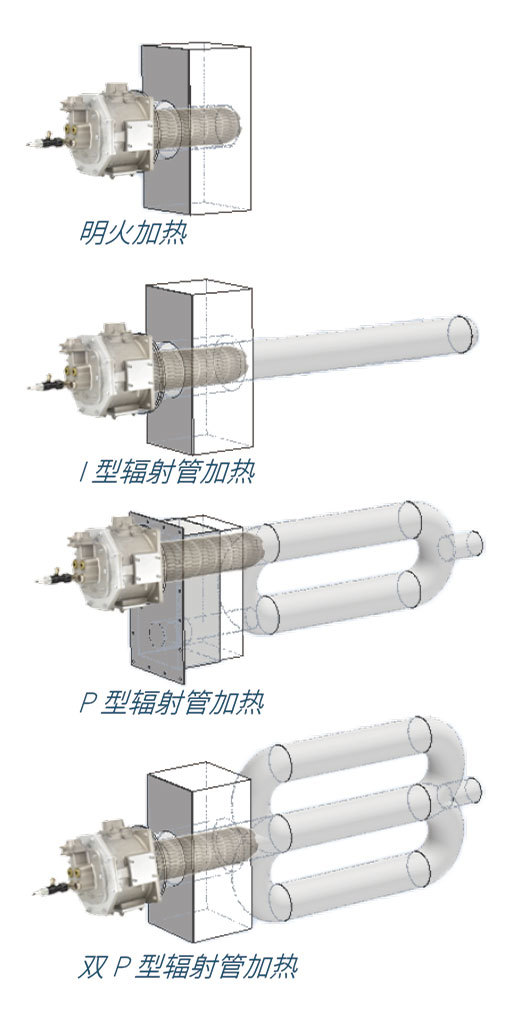

  應用

  SINMAX 系列燃?xì)鉄爝m用于采用明火加熱的加熱爐和熱處理爐,如輥底爐、臺車爐、室式爐、?;癄t等。也可用于采用 I型、P 型和雙 P 型輻射管間接加熱的熱處理爐,如輥底爐、網帶爐、硅鋼線、鍍鋅線等。

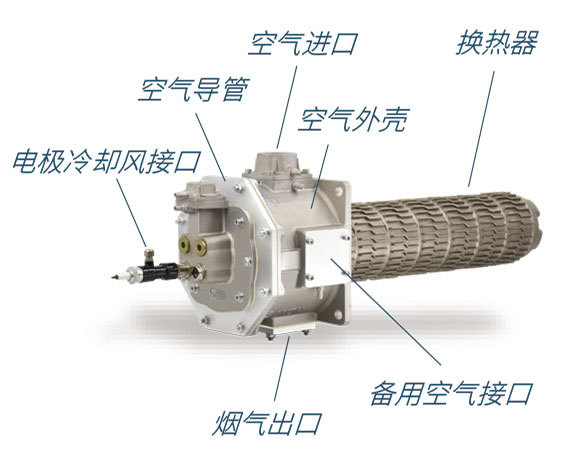

2  結構

  燃?xì)庀到y(tǒng)

  燃?xì)庀到y(tǒng)由燃?xì)馔鈿ず蜔煨窘M成,燃?xì)馔鈿ど习惭b有燃?xì)饪装?、測壓孔、觀察孔和接地螺栓等附件。燒嘴芯由燃?xì)夤芎蜔祛^組成,燒嘴頭用于混合空燃?xì)?,點火和穩定火焰。
  電極固定在燃?xì)庀到y(tǒng)上,一般采用單電極點火檢測,即單根電極產生高壓電火花并用于離子檢測。

  空氣外殼

  多功能空氣外殼采用壓鑄鋁合金,用于煙氣和空氣的導流分配,采用雙層結構降低外殼溫度。燃?xì)庀到y(tǒng)、換熱器和空氣導管安裝于空氣外殼上,燒嘴通過空氣外殼上的安裝法蘭與爐墻或輻射管連接。空氣入口位置配置有空氣孔板,煙氣通道配置有保溫纖維模塊。

3  換熱器

  換熱器用于回收煙氣余熱,預熱助燃空氣。根據使用工況不同,有金屬和碳化硅兩種材質可選。金屬換熱器里外表面布置有大量肋片,陶瓷換熱器內外表面布置有突起,增強換熱效率。

  火焰內管

  火焰內管采用碳化硅材質,可承受較高溫度;采用標準節段球面耦合方式拼接,具有一定的撓度,允許輻射管有輕微彎曲變形。

4

  選型

  燒嘴功率

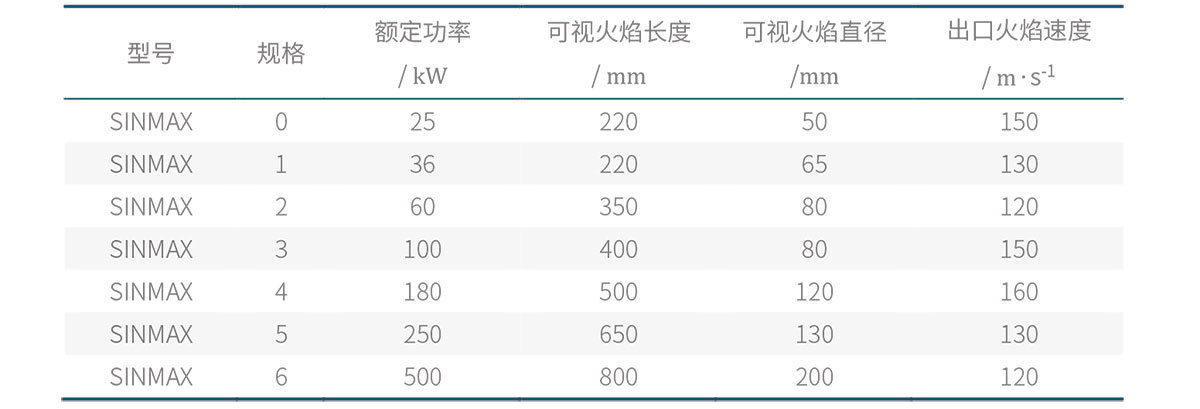

  規格選型表

5

  以上數據測試介質為天然氣,空氣過剩系數 1.15;
  測試環境為大氣環境,可視火焰長度與環境明暗有關。

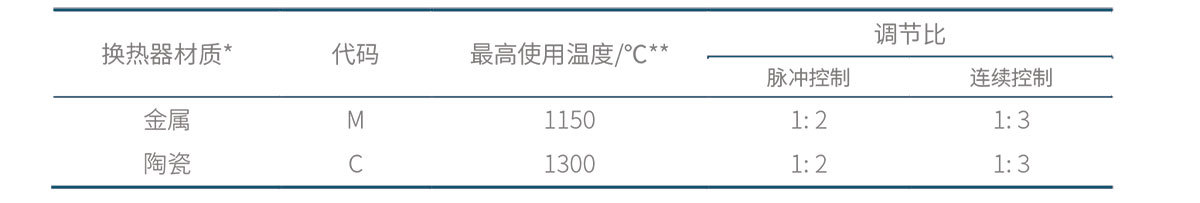

  換熱器材質選擇

6

  *金屬型燒嘴規格 1~6 可選,陶瓷材質換熱器 0~6 可選;

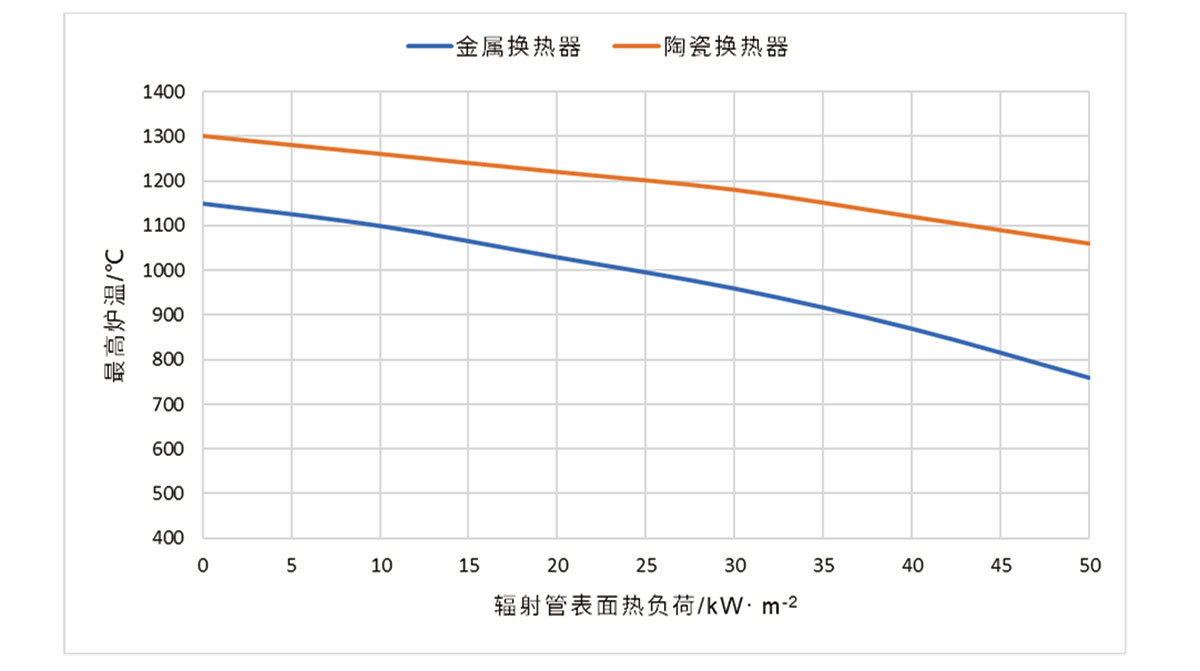

  **采用直接加熱時該值為最高使用爐溫;采用間接加熱時,該值為進換熱器最高煙氣溫度 ,所對應最高使用爐溫與輻射管表面熱負荷相關,下表為I 型輻射管表面熱負荷~最高使用爐溫,僅供參考:

7

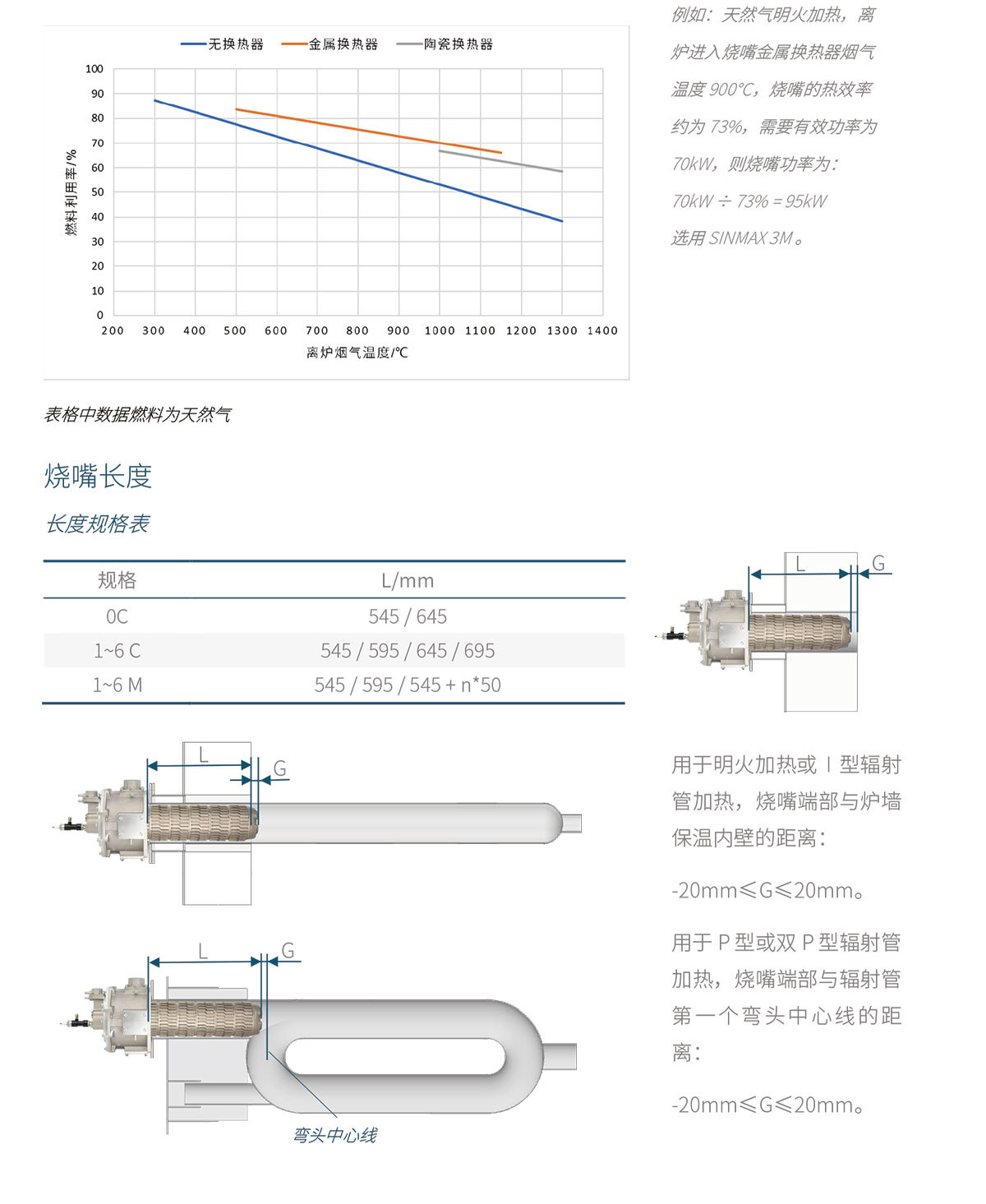

  燒嘴功率選擇

  燒嘴功率=燒嘴有效功率/燃料利用率

8

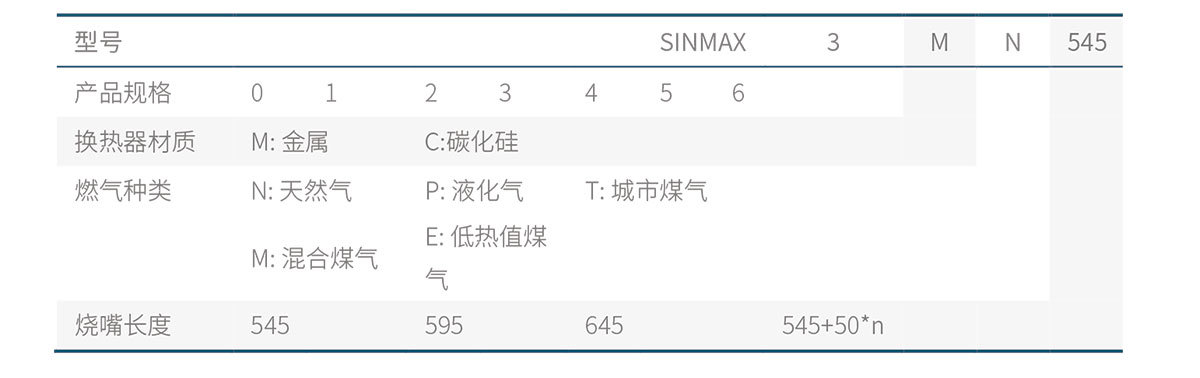

  規格選型

9

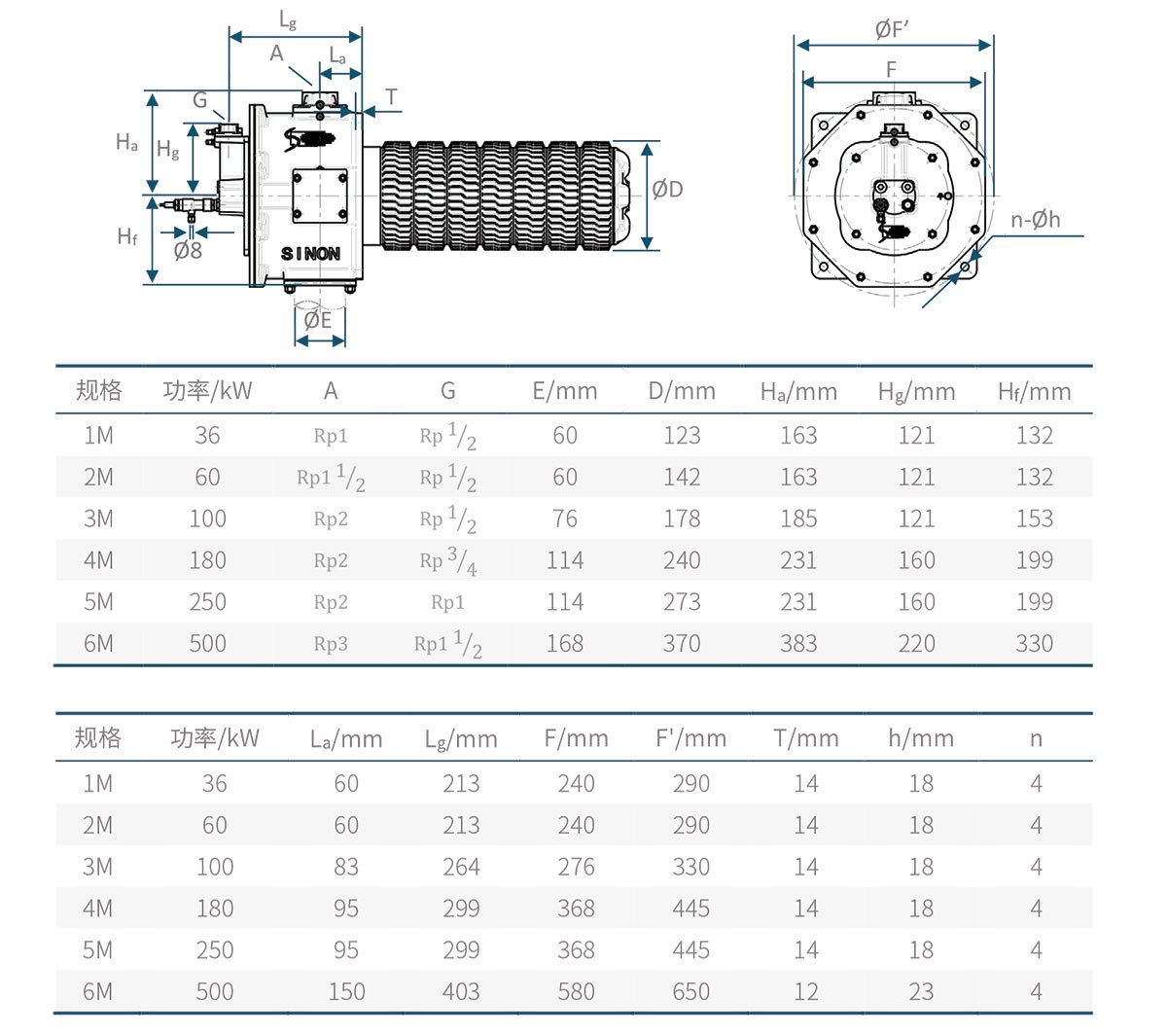

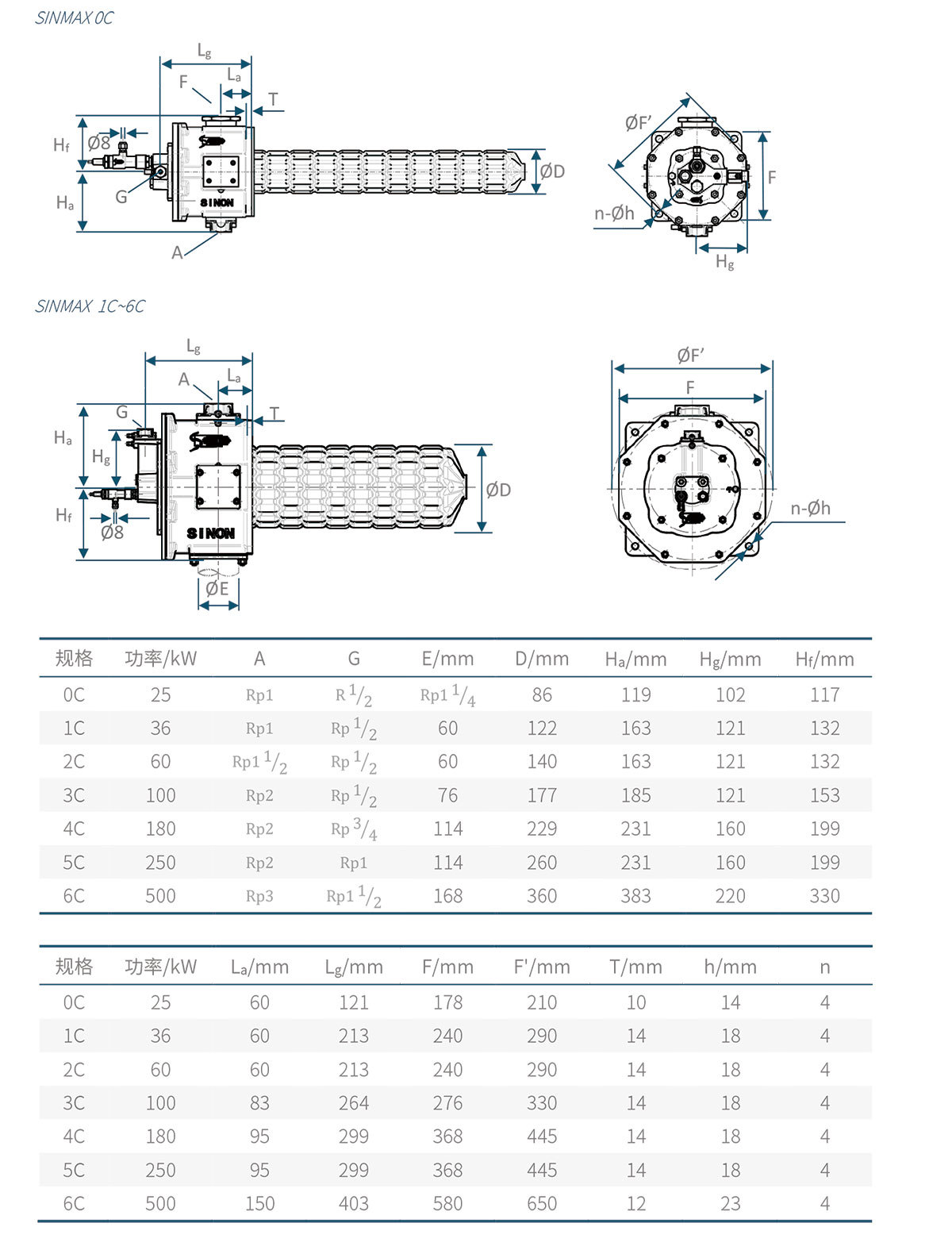

  外形尺寸

  SINMAX 1M~6M

10

11

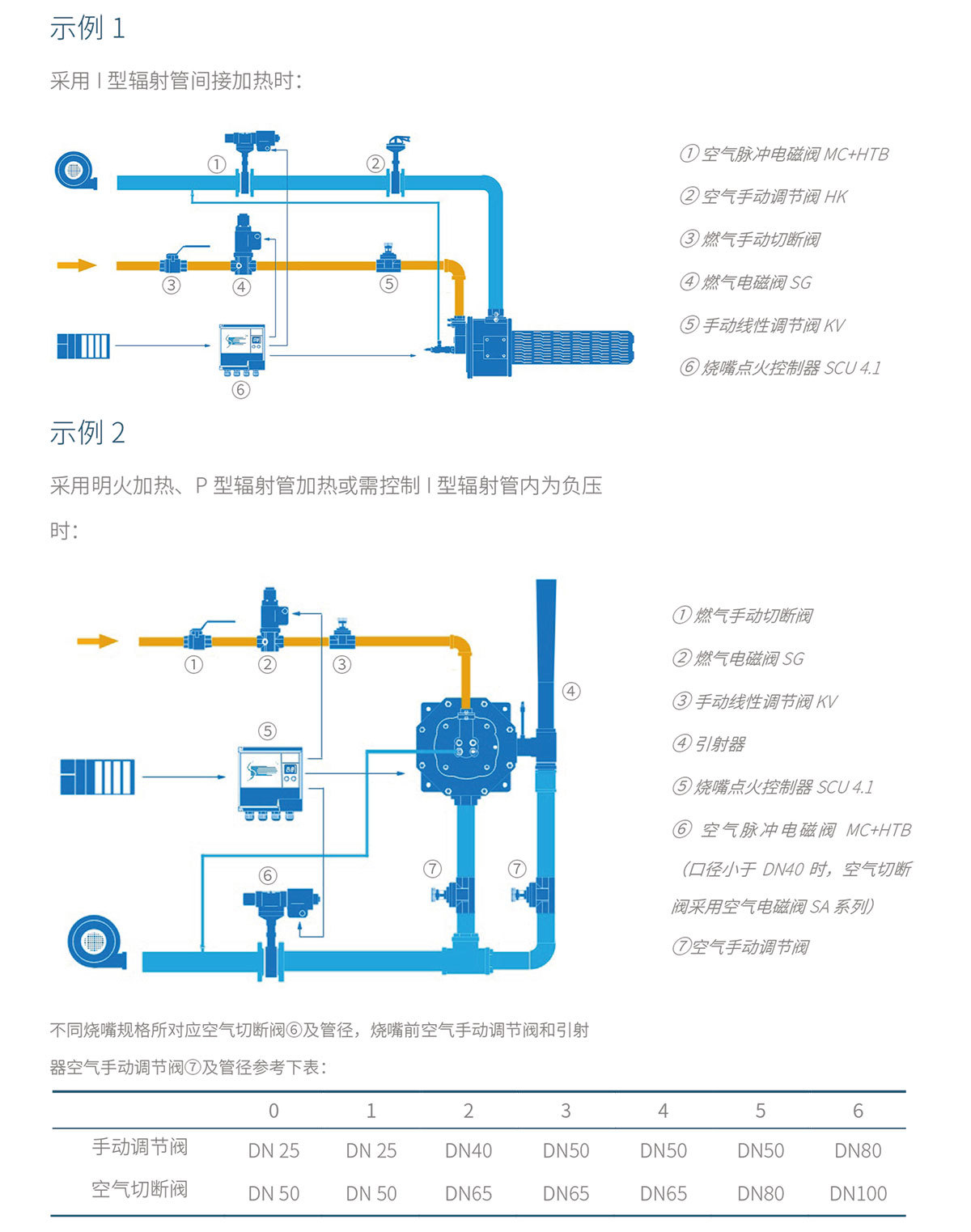

  解決方案

12

13  安裝

  燒嘴

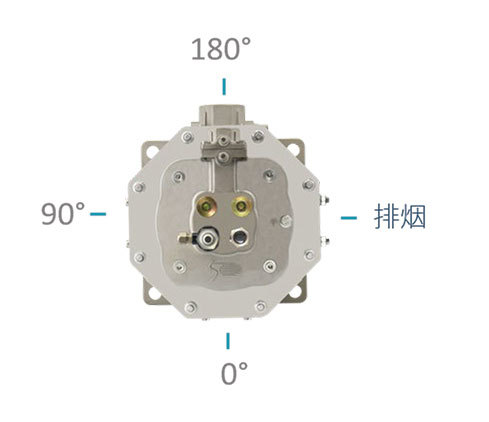

  ? 燒嘴安裝以排煙口方向?yàn)榛鶞?zhǔn),空氣接口可安裝在 0°、90°和 180°三個方向,如右圖所示。

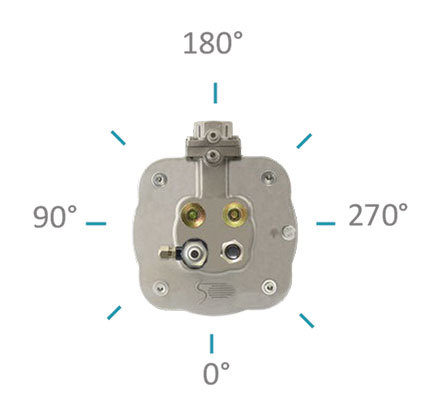

  ? 燃?xì)饨涌诜较?45°可調,如右圖所示。

14  管道

  ? 為保證孔板測量的準確性,燒嘴空氣和燃?xì)馊肟谖恢眯璞WC有 5 倍管徑的直管段且無其它阻力元件;
  ? 管道接入燒嘴前需提前吹掃,防止焊渣或其它雜物進入燒嘴內部,影響燒嘴的正常工作。如需安裝后再進行管道焊接作業,務必確保焊接過程中無焊渣或熔融物落入管道內或燒嘴中;
  ? 燒嘴標配冷卻風電極,冷卻風接口為 Ø8 卡套接頭,建議采用銅管從空氣切斷閥上游取助燃空氣接入。

  使用

  ? 本系列燒嘴空氣過剩系數需保證在 1.05 以上,不可在還原狀態下燃燒;
  ? 根據現場實際情況,定期對燒嘴進行維護,檢查清理燒嘴,換熱器和點火電極;
  ? 定期檢查燒嘴燃燒狀態,跟蹤燒嘴排放煙氣數據,避免燒嘴因燃燒不正常而損壞。
